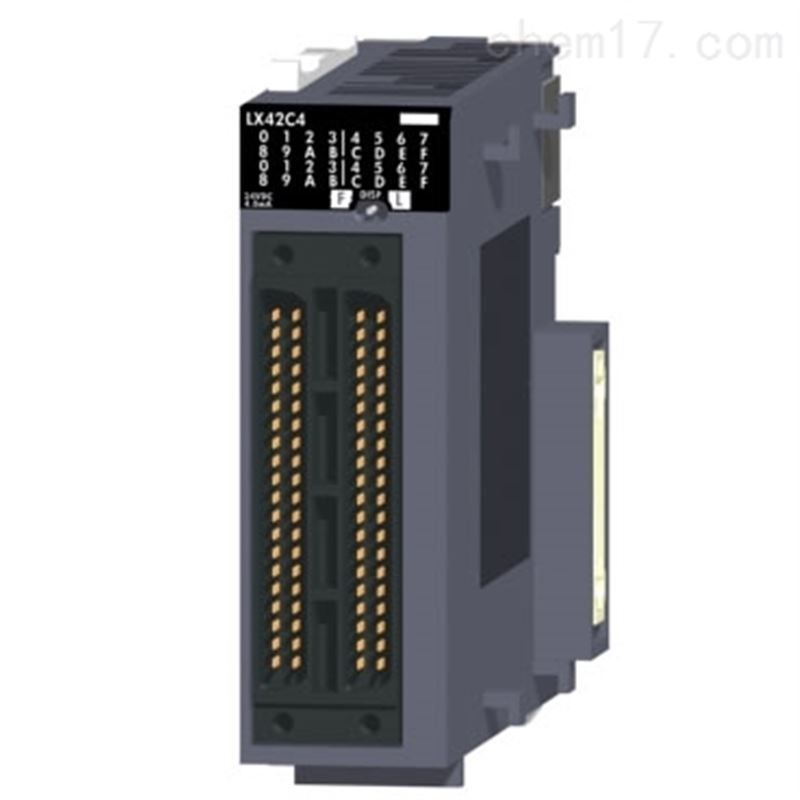

三菱PLC输入模块

LX42C4-CM三菱PLC输入模块参数说明：DC电源64点输入 DC24V 4mA、响应时间1/5/10/20/70ms、32点1公共端、40针连接器*2排、正极/负极共用

三菱PLC输入模块LX42C4-CM 输入模块产品规格说明：

  输入点数：16点
  额定输入电压：DC20.4V~28.8V(脉动率5％以内)
  额定输入电流：6.0mATYP.(DC24V时)
  ON电压/ON电流：15V以上/4mA以上
  OFF电压/OFF电流：8V以下/2mA以下
  输入电阻：3.8kΩ
  响应时间：
     OFF→ON：1ms、5ms、10ms、20ms或70ms以下
            (在CPU模块的可编程控制器参数中设置)初始设置为10ms
     ON→OFF：1ms、5ms、10ms、20ms或70ms以下
            (在CPU模块的可编程控制器参数中设置)初始设置为10ms
  绝缘耐压：AC560Vrms/3循环(标高2000m)
  绝缘电阻：由绝缘电阻计10MΩ以上
  噪声耐量：
     模拟器噪声500Vp-p，噪声宽度1μs
     通过噪声频率25~60Hz的噪声模拟器
  保护等级：IP2X
  公共端方式：32点1公共端(公共端端子:1B01、1B02、2B01、2B02)
  输入输出占用点数：64点(I/O分配:输入64点)
  外线连接方式：40针连接器(适合接口A6CON1，A6CON2，A6CON3，A6CON4)
  DC5V内部消耗电流：120mA(TYP.全点ON)
  LX42C4-CM外形尺寸：90(H)*28.5(W)*95(D)mm
  重量：0.12kg

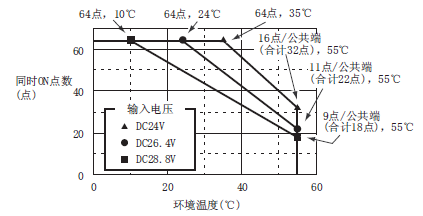

  LX42C4-CM降额图：

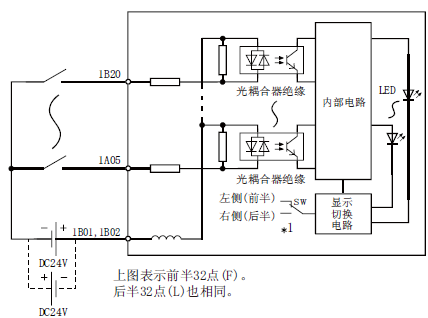

  LX42C4-CM电路结构：

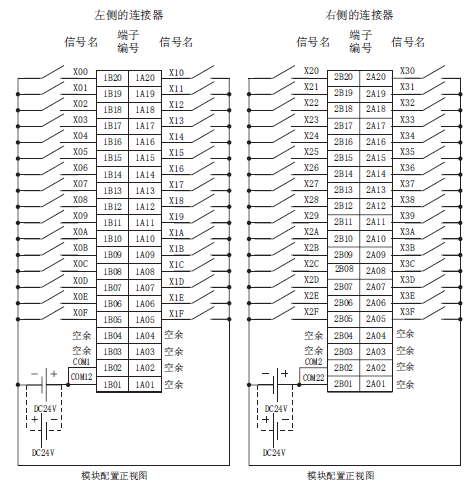

  LX42C4-CM端子连接图：
