三菱PLC输入模块

LX28三菱PLC输入模块参数说明：AC电源8点输入、18点端子台、AC100~240V 16.4mA(AC200V,60Hz)/13.7mA(AC200V,50Hz)/
              8.2mA(AC100V,60Hz)/6.8mA(AC100V,50Hz)、响应时间20ms、16点1公共端
三菱PLC输入模块LX28产品规格说明：
  输入点数：8点
  额定输入电压、频率：额定输入电压、频率AC100~240V(+10%/-15%)，50/60Hz(±3Hz)
  输入电压畸变率：5%以内
  额定输入电流：16.4mA(AC200V,60Hz)、13.7mA(AC200V,50Hz)、8.2mA(AC100V,60Hz)、6.8mA(AC100V,50Hz)
  浪涌电流最大：最大950mA 1ms以内
  ON电压/ON电流：AC80V 以上/5mA 以上(50Hz，60Hz)
  OFF电压/OFF电流：AC30V 以下/1.7mA 以下(50Hz，60Hz)
  输入电阻：12.2k Ω (60Hz)，14.6k Ω (50Hz)
  响应时间：
     OFF→ON：15ms 以下(AC100V 50Hz，60Hz)、10ms以下(AC200V 50Hz，60Hz)
     ON→OFF：20ms 以下(AC100V/200V 50Hz，60Hz)
  绝缘耐压：AC2830Vrms/3 循环( 标高2000m)
  绝缘电阻：由绝缘电阻计10MΩ以上
  噪声耐量：
     模拟器噪声500Vp-p，噪声宽度1μs
     通过噪声频率25~60Hz的噪声模拟器
  保护等级：IP1X
  公共端方式：8点1公共端(公共端端子:TB17)
  输入输出占用点数：16点(I/O分配:输入16点)
  外线连接方式：18点螺栓端子排(M3*6螺栓)
  DC5V内部消耗电流：80mA(TYP.全点ON)
  LX28外形尺寸：90(H)*28.5(W)*117(D)mm
  重量：0.15kg

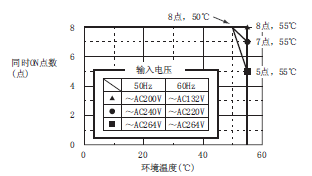

  LX28降额图：

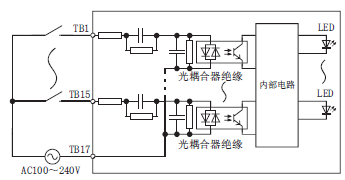

  LX28电路结构：
