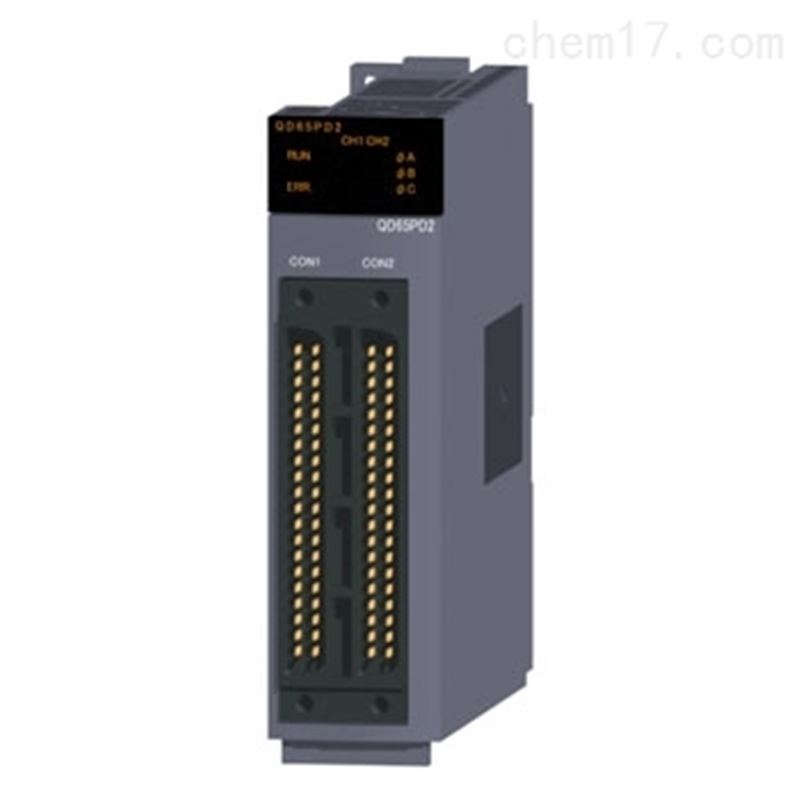

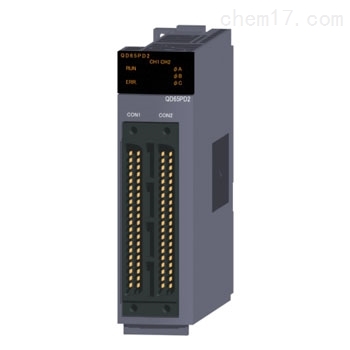

三菱PLC模块QD65PD2参数说明：2通道8Mpps/200Kpps，多功能计数/计时模块，DC/差分输入、漏极输出型

三菱PLC模块QD65PD2产品规格详细说明：
 [通道数] 2通道
 [计数速度切换设置]
  . 1倍增时
    差动输入：10kpps/100kpps/200kpps/500kpps/1Mpps/2Mpps
    DC输入：10kpps/100kpps/200kpps
  . 2倍增时
    差动输入：10kpps/100kpps/200kpps/500kpps/1Mpps/2Mpps/4Mpps
    DC输入：10kpps/100kpps/200kpps
  . 42倍增时
    差动输入：10kpps/100kpps/200kpps/500kpps/1Mpps/2Mpps/4Mpps/8Mpps
    DC输入：10kpps/100kpps/200kpps
 [计数输入信号]
  相：1相输入(1倍增/2倍增)、2相输入(1倍增/2倍增/4倍增)、CW/CCW
  信号电平：
   . 差分输入时：EIA标准RS-422-A,差分线路驱动器电平
   . DC输入时：DC5/12/24V 7~10mA
  脉冲输入：1相脉冲输入(1、2倍频),CW/CCW、2相(1、2、4倍频)
 [最高计数速度] 差分输入时8Mpps、DC输入时200kpps
 [计数范围] 32位带符号二进制(-2147483648~2147483647)
 [计数型式] 加法、减法、线性计数器、环形计数器格式、预置计数功能、锁存计数器功能
 [最小计数脉冲幅度(占空比50%)]
  . 1相入力(1倍增/2倍增)，CW/CCW
    差分输入时：0.5μs(ON/OFF各0.25μs),1相2倍增时，最小脉冲宽0.25μs
    DC输入时：5μs(ON/OFF各2.5μs),1相2倍增时，最小脉冲宽2.5μs
  . 2相入力(1倍增/2倍增/4倍增)，CW/CCW
    差分输入时：0.5μs(ON/OFF各0.25μs),2相4倍增时，最小脉冲宽0.25μs
    DC输入时：20μs(ON/OFF各10μs),2相4倍增时，最小脉冲宽5μs
 [一致输出]
  . 比较方法
    比较的结果：设定值＜计数值、设定值=计数值、设定值＞计数值
    范围内输出：设定值(下限值)≦计数值≦设定值(上限值)
    范围外输出：计数值＜设定值(下限值)、设定值(上限值)＜计数值
  . 中断：一致检测中断功能
 [外部输入]
  . Z相
    差分输入时：EIA标准RS-422-A,差分线路驱动器电平
    DC输入时：DC5/12/24V 7~10mA 2点
  . 功能：DC5/12/24V 7~10mA 2点
  . 锁存计数器：DC5/12/24V 7~10mA 2点
  . 通用高速输入：DC24V　7~10mA 2点
  . 通用低速输入：DC24V　3mA 4点
 [外部输出]
  . 一致输出(高速)：晶体管漏型输出2点 DC12/24V 0.1A/1点，0.8A/1公共端
  . 一致输出(低速)：晶体管漏型输出6点 DC12/24V 0.1A/1点，0.8A/1公共端
  . 通用输出：晶体管漏型输出8点 DC12/24V 0.1A/1点，0.8A/1公共端
 [脉冲测量]
  . 项目：脉冲宽度(ON宽度/OFF宽度)
  . 分辨能力：100ns
  . 点数：2点/通道
 [凸轮开关]
  . 输出点数：8点
  . 每输出一点的步数：最大16步/1点
  . 控制周期：1ms
  . 通道输出之间的偏差：100μs以下
 [PWM输出]
  . 一致输出(高速)：DC~最大200kHz
  . 一致输出(低速)：DC~最大2kHz
  . 占空比：任意(0.1μs可设定)
 [外部电路连接] 40引脚连接器2排,适合连接器A6CON1，A6CON2，A6CON4
 [占有插槽数] 1
 [输入输出占有分数] 16点
 [DC5V内部消费电流] 0.33A
 [外形尺寸(H*W*D)] 98*27.4*90mm
 [重量] 0.15kg
