品牌 | 其他品牌 | 供货周期 | 一周 |
---|---|---|---|
应用领域 | 环保,化工,电子,电气 |

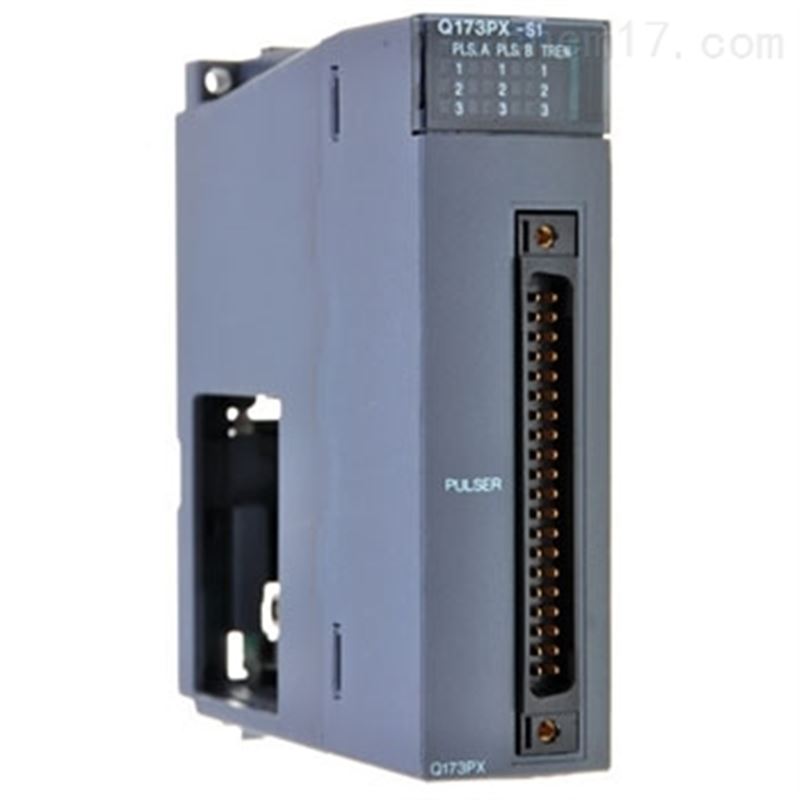

Q173PX-S1为手动脉冲发生器接口模块,Q173PX-S1价格(面价)为7120。Q173PX-S1与Q173PX的区别在于带“-S1"为有数据交换存储器功能。
三菱伺服手动脉冲发生器接口模块Q173PX-S1参数说明:手动脉冲发生器输入单元,跟踪输入3点
三菱伺服手动脉冲发生器接口模块Q173PX-S1产品规格说明:
[跟踪使能信号输入]
输入点数:3点
输入方式:漏/源共用
绝缘方式:光耦绝缘
额定电压/电流:DC12V/2mA,DC24V/4mA
使用电压范围:DC20.4~26.4V
ON电压/电流:DC10V以上/2mA以上
OFF电压/电流:DC1.8V以下/0.18mA以下
响应时间:0.4ms,0.6ms,1ms(OFF->ON,ON->OFF)可选参数,默认0.4ms
输入电阻:大约5.6KΩ
响应时间:ON->OFF、OFF->ON为0.4ms/0.6ms/1ms(CPU参数设置,默认值0.4ms)
公共端排列:1点/公共(公共端:
显示说明:ON指示 (LED)
[手动脉冲发生器/INC同期编码器输入]
可使用台数:3台
电压输出/集电极开路:高电平电压DC3.0~5.25V、低电平电压DC0~1V
差分输出型:高电平电压DC2.0~5.25V、低电平电压DC0~0.8V
可输入频率:最大200kpps(4倍增)
适应类型:电压输出/集电极开路型(DC5V)(推荐产品:MR-HDP01)、差分输出类型(26LS31或同等)
最大电缆长度:30m(集电极开路时为10m)
外部连接方式:40 管脚接头
外部配线用接头:0.3mm2
外部配线用接头:A6CON1(附件);A6CON2, A6CON3(另售)
[数据交换存储器] 有
[输入输出占用点数] 32点
[DC5V内部消耗电流] 0.11A
[外形尺寸H*W*D] 98*27.4*90mm
[重量] 0.15kg
