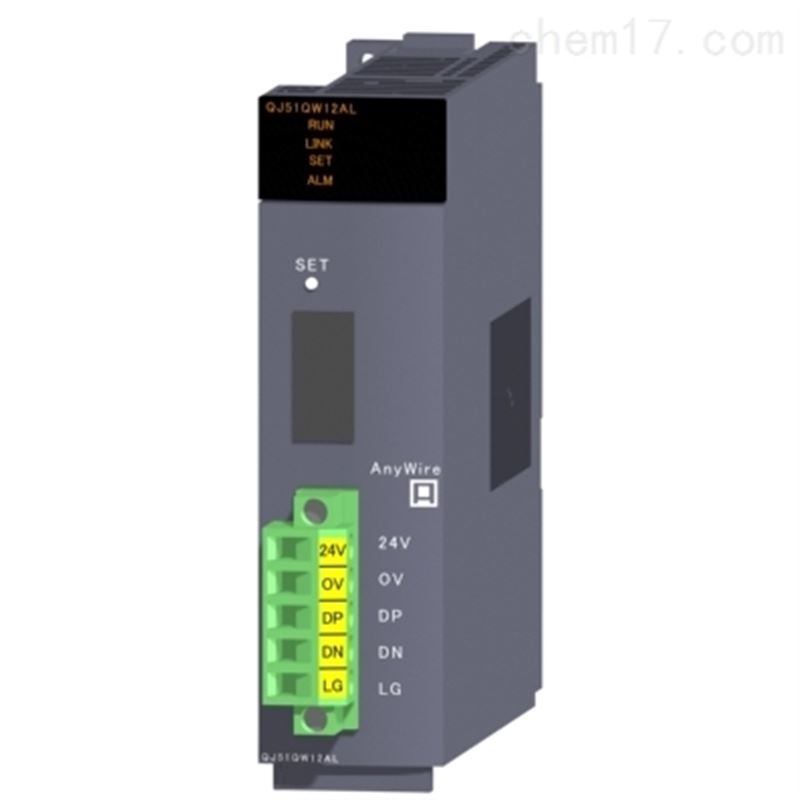

三菱AnyWireASLINK模块

简要描述:三菱AnyWireASLINK模块QJ51AW12AL产品规格说明

[连接I/O点数] 最大512点(输入256点/输出256点)
[连接台数] 最多128台(随各从站模块的消耗电流而变动)
[最大传输距离(总延长距离)*1] 200m(备注*2)
[传输方式] DC电源重叠整体帧、循环方式

产品目录
相关文章
详细介绍
品牌其他品牌供货周期一周
应用领域环保,化工,电子,电气

公司主营三菱PLC,三菱Q系列PLC大量现货,品种齐全、价格好,并提供技术支持!

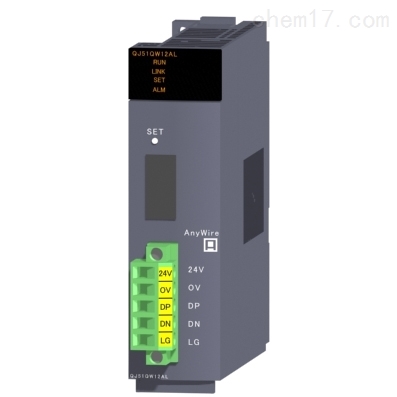

三菱AnyWireASLINK模块参数说明:AnyWireASLINK主站模块


三菱AnyWireASLINK模块QJ51AW12AL产品规格说明

 [连接I/O点数] 最大512点(输入256点/输出256点)
 [连接台数] 最多128台(随各从站模块的消耗电流而变动)
 [最大传输距离(总延长距离)*1] 200m(备注*2)
 [传输方式] DC电源重叠整体帧、循环方式
 [连接形式] 总线形式(多点分支方式、T型分支方式、树型分支方式)
 [传输协议] 专用协议(AnyWireASLINK)
 [错误控制] 和校验、双重核对方式
 [传输时钟] 27.0kHz
 [RAS功能] 传输线断线位置检测、传输线短路检测、传输电源电压下降检测功能
 [传输线(DP, DN)]
  ·符合UL标准的通用2线电缆(VCTF,VCT 1.25mm2, 0.75mm2,额定温度70℃以上)
  ·符合UL标准的通用电线(1.25mm2, 0.75mm2,硕定温度70℃以上)
  ·专用扁平电缆(1.25mm2, 0.75mm2,顺定温度90℃)
 [电源线(24V,0V)*1]
  ·符合UL标准的通用2线电缆(VCTF, VCT0.75mm2~2.0mm2,额定温度70℃以上)
  ·符合UL标准的通用电线(0.75mm2~2.0mm2,额定温度70℃以上)
  ·专用扁平电说(1.25mm2, 0.75mm2,硕定温度90℃)
 [传输线供给电流*1] 使用1.25mm2电缆时MAX 2A、使用0.75mm2电缆时MAX 1A
 [外部供给电源]
   电压:DC21.6~27.6V (DC24V -10~+15%),波纹电压0.5vp-p以下,建议电压DC26.4V(DC24V +10%)
   电流:0.1A
 [I/O占用点数] 32点
 [DC5V内部消耗电流] 0.2A
 [外形尺寸H*W*D] 98*27.4*100mm
 [重量] 0.2kg
