产品目录

详细介绍

品牌	其他品牌	供货周期	一周
应用领域	环保,化工,电子,电气

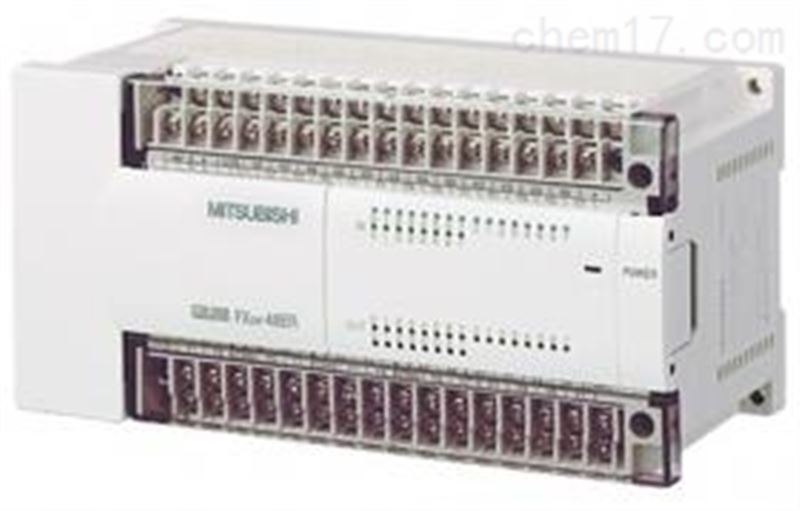

三菱扩展模块FX2N-48ER功能介绍：

1 输入输出扩展单元

2 输入输出24点24分，可以扩展。

3 内置电源，基本单元和同样扩展单元的后半段也扩展各种输入输出设备和特殊扩展可以连接。

三菱扩展模块FX2N-48ER性能说明：

类别			输入输出扩展模块
品名			扩展单元
性能规格	适用序列		FX1N，FX3G，FX2N，FX3U
	质量		0.85公斤
一般规格	周围温度		0~55℃……动作时- 25～75℃…… 保存时
	相对湿度		5～95% RH（不得结露）・・・・・・动作时
	耐振动	DIN导轨安装时	<周波数：10～57 Hz >片振幅：0.035毫米X，Y，Z各个方向10次（共计80分钟）各
			判断基准，根据 IEC 61131 - 2
		DIN导轨安装时	<周波数：57～150 Hz >加速度：4.9米/秒²X，Y，Z各个方向10次（共计80分钟）各
			判断基准，根据 IEC 61131 - 2
		直接安装时	<周波数：10～57 Hz >片振幅：0.075毫米X，Y，Z各个方向10次（共计80分钟）各
			判断基准，根据 IEC 61131 - 2
		直接安装时	<周波数：57～150 Hz >加速度：9.8米/秒²X，Y，Z各个方向10次（共计80分钟）各
			判断基准，根据 IEC 61131 - 2
	耐冲击		147米/秒²，作用时间11 ms，正弦半波脉冲中X，Y，Z各个方向3次
			判断基准，根据 IEC 61131 - 2
	耐噪音		噪声电压，Vp 1万- p，噪音宽1μs，上升为一，周期30～100 Hz的噪音模拟器的
	耐电压		电源端子（AC电源）和地线端子间：AC 1500 V 1分钟
			DC 24V服务电源和输入端子（DC 24V）和地线端子间：AC 500 V 1分钟
			输出端子（圣火传递）和地线端子间：AC 1500 V 1分钟
	绝缘电阻		各端子和地线端子间：DC 500 V高阻表中5 MΩ以上
	接地		D种接地（接地电阻：100Ω以下）＜强电系的共同接地不可>
			接地，专用停飞或共用接地，请。
	使用气氛		腐蚀性，可燃性气体，而是导电性的尘（灰尘）非常不
	使用高度		2000米以下
			大气压以上加压的环境下，不能使用。故障的可能性。
电源规格	额定电压		AC 100V～240 V
	电压容许范围		AC 85 V～264V
	额定周波数		50 / 60Hz
	电源保险丝		250 V A 5
	突入电流		AC 100V：最大40 A5 ms以下
			交流200V：最大60 A5 ms以下
	消费电力		35 W
	24V服务DC电源		DC 24V 460毫安以下
			输入输出增设块连接时，DC电源24V服务消费。
输入规格	输入分数		24点
	输入连接形状		装卸式端子台（M） 3螺丝
	输入形式		散热器
	输入信号电压		DC 24V±10%
	输入阻抗		4.3 kΩ
	输入信号电流		五毫安/ DC 24V
	输入电流ON灵敏度		3.5毫安以上
	输入电流OFF灵敏度		1.5毫安以下
	输入响应时间		约10 ms
	输入信号的形式		无线电压焊点输入或者NPN晶体管开路集电极
	输入电路绝缘		光电耦合器绝缘
	输入动作表示		输入ON时面板的LED点灯
输出规格	输出分数		24点
	输出连接形状		装卸式端子台（M） 3螺丝
	输出种类/形式		继电器
	外部电源		AC 250 V DC 30 V以下
	最大负荷	电阻负载	2 A / 1点
			英一带的合计负荷电流，下面请。
			和输出4点/英：8 A以下
			和输出8点/英：8 A以下
		诱导性负载	80 VA
	最小载荷		DC5V 2毫安（参考值）
	响应时间	折扣→ON	约10 ms
		ON→折扣	约10 ms
	电路绝缘		机械绝缘
	输出动作表示		接力线圈通电的时候面板的LED点灯
