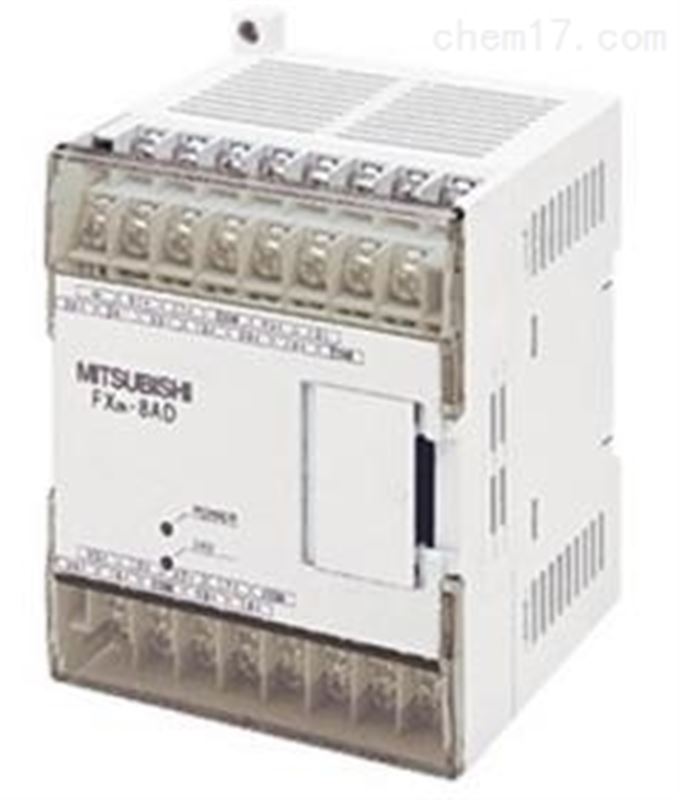

三菱输入模块

性能规格

模拟输入

模拟输入范围

输入电压

DC - 10 V～+ 10 V（输入电阻200 kΩ）

输入电流

DC - 20毫安～20毫安，4毫安～20毫安（输入电阻250Ω）

输入频道

8频道

绝对最大输入

输入电压

±15 V

输入电流

±30毫安

输入特性

每各频道，输入模式（电压/输入电流）可以设置。

迪吉多输出

输入电压

14 bit符号二进制+ 1位

输入电流

13 bit符号二进制+ 1位的

分辨率

输入电压

0.63 mV（20 V×1 / 32000）

2.50 mV（20 V×1 / 8000）

输入电流

- 20～+ 20毫安的情况：5.00μA（40 mA×1 / 8000 )，2.50μA（40 mA×1 / 16000）

+ 4～+ 20毫安的情况：4.00μA（16 mA×1 / 4000 )，2.00μA（16 mA×1 / 8000）

综合精度

输入] [电压

周围温度25℃±5℃：满刻度20 V对±0.3 %(±60 mV）

周围温度0℃～55℃：满刻度20 V对±0.5 %(±100 mV）

输入电流] [

周围温度25℃±5℃：满刻度40毫安对±0.3 %(±120μA )，+ 4毫安～20毫安输入的时候也一样(±120μA）

周围温度0℃～55℃：满刻度40毫安对±0.5 %(±200μA )，+ 4毫安～20毫安输入的时候也一样(±200μA）

A / D转换时间

500μs×使用频道

绝缘方式

・模拟输入部和序列期间，光电耦合器比绝缘

・模拟输入部和电源间，DC / DC转换器通过绝缘

·各频道的时候，非绝缘

温度传感器、温

输入信号

热电偶K型，J型，T型

频道每K型，J型，T型的区别可能

输入频道

8频道

额定温度范围

K型] [

- 100℃～1200℃(- 148°°F～2192 F）

型] [ J

- 100℃～600℃(- 148°F～1112°F）

T型] [

- 100℃～350℃(- 148°F～662°） F

迪吉多输出

K型] [

- 1000～12000 (- 1480～21920）

型] [ J

- 1000～6000 (- 1480～11120）

T型] [

- 1000～3500 (- 1480～6620）

（）内，华氏设定时的迪吉多值

分辨率

K型] [

0.1℃( 0.1°F）

型] [ J

0.1℃( 0.1°F）

T型] [

0.1℃( 0.1°） F

综合精度，测量精度

K型] [

周围温度0℃～55℃：满刻度对±0.5 %

(±6.5℃/±11.7°F）

型] [ J

周围温度0℃～55℃：满刻度对±0.5 %

(±3.5℃/±6.3°F）

T型] [

周围温度0℃～55℃：满刻度对±0.7 %

(±3.15℃/±5.67°） F

控制方式

根据顺序程序

输入断线/短路时的动作

热电偶输入方式使用时只断线检测功能有（FX 2 N - 8 AD的V 1.10以后装备）

动作顺序程序的

转变速度

输入[电压，电流输入只使用时]

500μs×使用频道

热电偶输入[ 1 ]频道以上使用时

输入电压，电流输入使用频道是一ms×使用频道

热电偶输入使用频道使用40 ms×频道

（使用频道，输入电压，电流输入，热电偶输入使用的所有频道分数表）

绝缘方式

・模拟输入部和序列期间，光电耦合器比绝缘

・模拟输入部和电源间，DC / DC转换器通过绝缘

·各频道的时候，非绝缘

输入输出占有分数

8点（输入，输出哪里倒计时也行）

适用序列

外汇2 N，FX 3 U，FX 2 NC，FX 3 UC

《连接器类型序列器连接到关于>

外汇2数控接入，FX 2 NC - CNV - IF是很必要的。

外汇3 UC的连接，FX 2 NC - CNV - IF或FX 3 UC - 1 PS - 5V是很必要的。

质量

0.4公斤
