三菱cc-link输出模块

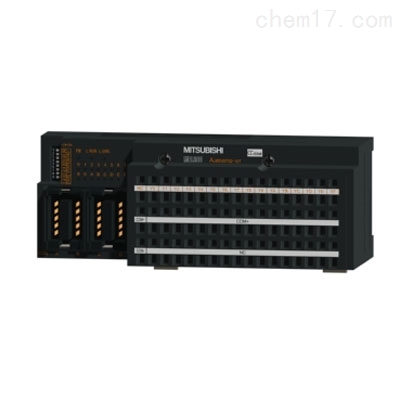

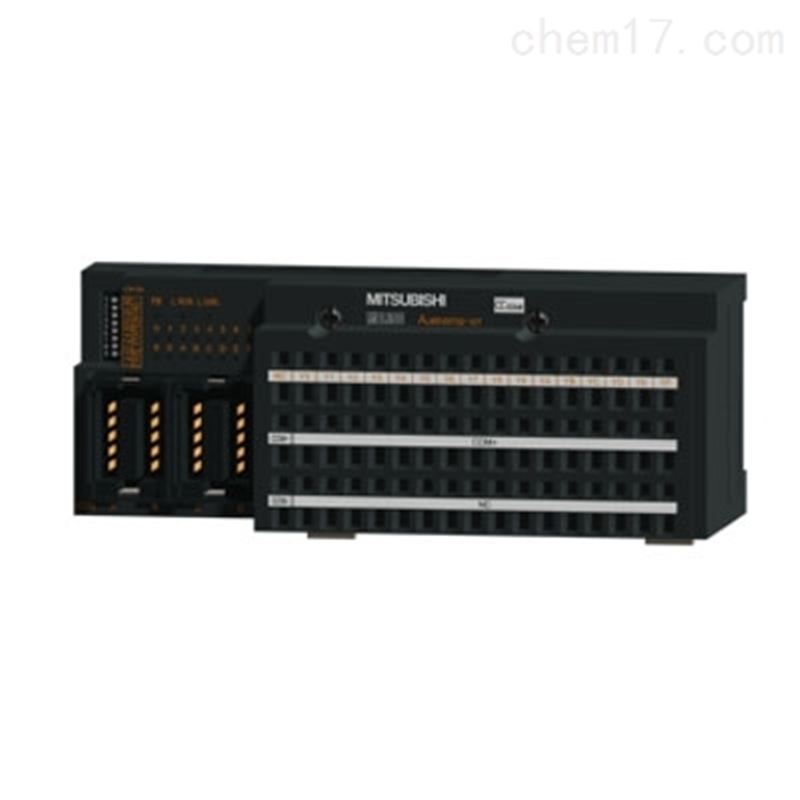

AJ65VBTS2-16T是三菱cc-link模块，三菱cc-link输出模块，属于弹簧夹端子排型16点输出模块。

三菱cc-link输出模块AJ65VBTS2-16T晶体管漏型输出模块产品规格说明：
【输出形式】漏型
【输出点数】16点
【绝缘方式】光耦合器绝缘
【额定负荷电压】DC12/24V
【使用负荷电压范围】DC10.2~26.4V(波动率5%以内)
【最大负荷电流】0.5A/1点，4A/1公共端
【最大突入电流】1.0A 10ms以下
【OFF时泄漏电流】0.1mA以下
【ON时最大电压降】0.3V以下(TYP) 0.5A;0.6V以下(MAX)0.5A
【保护功能】无
【响应时间】1ms以下
【输出部分外部供给电源】
  ◆ 电压：DC10.2~26.4V (波动率5%以内)
  ◆ 电流：30mA(DC24V 全部点ON时)不包含外部负荷电流
【过电流抑制器】齐纳二极管
【公共端方式】16点1公共端(弹簧夹子端子排型2线式)
【占用站数】1站 分配32点(使用16点)
【I/O模块电源】
  ◆ 电压:DC20.4~26.4V(波动率5%以内)
  ◆ 电流:45mA以下((DC24V,全部点ON时)
【噪声强度】由模拟噪声1500VP-P、噪声宽度1μs、噪声频率25~60Hz的噪声模拟器所产生的噪声
【耐电压】DC外部端子汇总-接地间AC500V 1分钟期间
【绝缘电阻】 DC外部端子汇总-接地间 DC500V 绝缘电阻计测量1OMΩ以上
【保护等级】IP1XB
【外部连接方式】
  ◆ 通信部分：
      通信用直接安装连接器(传送回路)
      (5针/压装型、连接器用插口另售:A6CON-L5P)
      <选项>通信用在线连接器:A6CON-LJ5P
  ◆ 电源部分：
      电源/FG用直接安装连接器[I/O模块电源/FG]
      (5针-压装型、连接器用插口另售:A6CON-PW5P, A6CON-PW5P-SOD)
      <选项>电源用在线连接Z:A6CON-PWJSP
  ◆ 输入输出电源部、输入输出部分:
       2段式 弹簧夹端子排[输入输出电源-I/O信号]
【适用DIN轨】TH35-7.5Fe、TH35-7.5A1(基于JIS C 2812标准)
【适用电线尺寸】
  ◆ 通信用连接器：适用电缆：FANC-110SBH、CS-110
  ◆ 电源/FG用连接器:
     0.66~0.98mm2 (AWG18)[Ф2.2~3.0mm(A6CON-PW5P)、Ф2.0~2.3mm(A6CON-PW5P-SOD)]
     裸线直径0.16mm以上
     绝缘覆盖材质PVC(耐热聚氯乙烯)
  ◆ 输入输出用弹簧夹端子排:连接线0.08~1.5mm2 (AWG28~16),电线剥皮尺寸:8~11mm
【重量】0.24kg
