三菱CC-LINK模块

简要描述:AJ65VBTCU2-8T三菱CC-LINK:
【输出形式】漏型
【输出点数】8点
【绝缘方式】光耦合器绝缘

产品目录
相关文章
详细介绍
品牌其他品牌供货周期一周
应用领域环保,化工,电子,电气

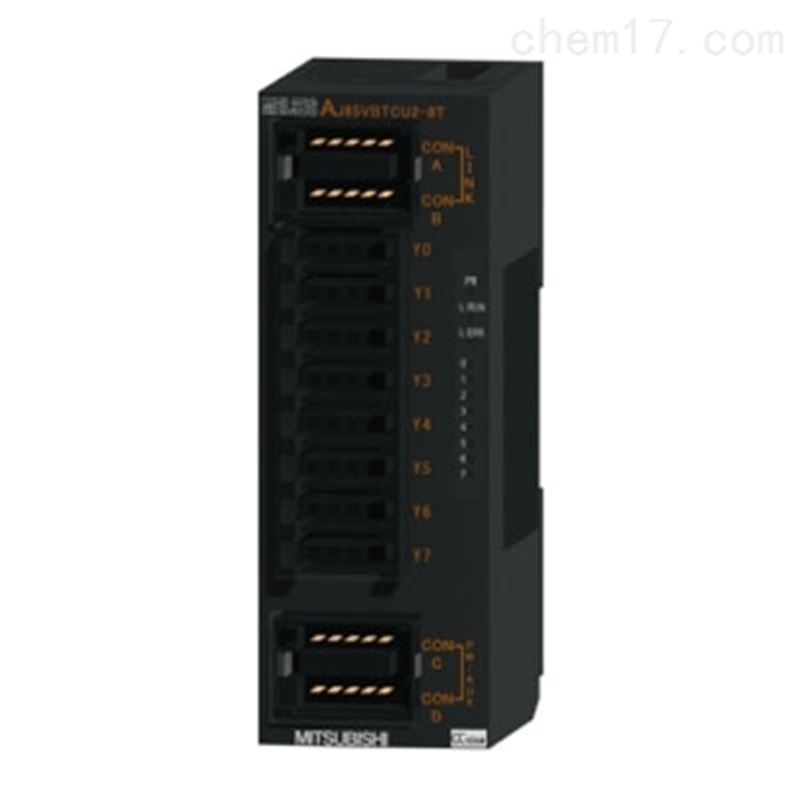

AJ65VBTCU2-8T是三菱cc-link模块,输出模块,属于直接安装连接器型8点输出模块。


三菱cc-link模块AJ65VBTCU2-8T晶体管漏型输出模块产品规格说明:

【输出形式】漏型
【输出点数】8点
【绝缘方式】光耦合器绝缘
【额定负荷电压】DC12/24V
【使用负荷电压范围】DC10.2~26.4V(波动率5%以内)
【最大负荷电流】0.1A/1点,0.8A/1公共端
【最大突入电流】0.7A 10ms以下
【OFF时泄漏电流】0.1mA以下
【ON时最大电压降】0.1V以下(TYP) 0.1A;0.2V以下(MAX)0.1A
【保护功能】过载、过电压、过热保护功能
【响应时间】
  ◆ OFF->ON:1ms以下
  ◆ ON->OFF:1ms以下(电阻负荷)
【输出部分外部供给电源】
  ◆ 电压:DC10.2~26.4V (波动率5%以内)
  ◆ 电流:5mA(DC24V 全部点ON时)不包含外部负荷电流
【过电流抑制器】齐纳二极管
【公共端方式】8点1公共端(直接安装连接器型2线式)
【占用站数】1站 分配32点(使用8点)
【I/O模块电源】
  ◆ 电压:DC20.4~26.4V(波动率5%以内)
  ◆ 电流:35mA以下((DC24V,全部点ON时)
【噪声强度】由模拟噪声1500VP-P、噪声宽度1μs、噪声频率25~60Hz的噪声模拟器所产生的噪声
【耐电压】DC外部端子汇总-接地间AC500V 1分钟期间
【绝缘电阻】DC外部端子汇总-接地间 DC500V 绝缘电阻计测量1OMΩ以上
【保护等级】IP1XB
【外部连接方式】
    通信用直接安装连接器(传送回路)(5针/压装型、连接器用插口另售:A6CON-L5P)
    电源/FG用直接安装连接器[I/O模块电源、输出部分外部供给电源、FG](5针-压装型、连接器用插口另售:A6CON-PW5P, A6CON-PW5P-SOD)
    I/O用直接安装连接器(4针/压装型、连接器用插口另售)
【适用DIN轨】TH35-7.5Fe、TH35-7.5A1(基于JIS C 2812标准)
【适用电线尺寸】
  ◆ 通信用连接器:适用电缆:FANC-110SBH、CS-110
  ◆ 电源/FG用连接器:
     0.66~0.98mm2 (AWG18)[Ф2.2~3.0mm(A6CON-PW5P)、Ф2.0~2.3mm(A6CON-PW5P-SOD)]
     裸线直径0.16mm以上
     绝缘覆盖材质PVC(耐热聚氯乙烯)
  ◆ 输入输出用连接器:
     ·Ф1.0~1.4(A6CON-P214)、Ф1.4~2.0 (A6CON-P220)[适用电线尺寸:0.14~0. 2mm2]
     ·Ф1.0~1.4(A6CON-P514)、Ф1.4~2.0 (A6CON-P520)[适用电线尺寸:0.3-0.5mm2]
【重量】0.15KG
