三菱cc-link模块

三菱CC-link模块AJ65SBTB1-8TE产品详细介绍：
【输出形式】负公共端(源型)
【输出点数】8点
【绝缘方式】光耦合器绝缘
【额定负荷电压】DC12/24V
【使用负荷电压范围】DC10.2~26.4V(波动率5%以内)
【三菱cc-link模块最大负荷电流】0.1A/1点，0.8A/1公共端
【最大突入电流】1.0A 10ms以下
【OFF时泄源电流】0.1mA以下
【ON时最大电压降】0.1V以下(TYP)0.1A 0.2V以下(MAX) 0.1A
【保护功能】过载、过电压、过热保护功能
【响应时间】
  ◆ OFF->ON:0.5ms以下
  ◆ ON->OFF:1.5ms以下(电阻负荷)
【输出部分外部供给电源】
  ◆ 电压：DC10.2~26.4V (波动率5%以内)
  ◆ 电流：15mA(TYP.DC24V/1公共端)不包含外部负荷电流
【过电流抑制器】齐纳二极管
【公共端方式】8点1公共端(2点)(端子排型1线式)
【占用站数】1站 分配32点(使用8点)
【I/O模块电源】
  ◆ 电压:DC20.4~26.4V(波动率5%以内)
  ◆ 电流:30mA以下((DC24V,全部点ON时)
【噪声强度】由模拟噪声1500VP-P、噪声宽度1μs、噪声频率25~60Hz的噪声模拟器所产生的噪声
【耐电压】DC外部端子汇总-接地间AC500V 1分钟期间
【绝缘电阻】DC外部端子汇总-接地间 DC500V 绝缘电阻计测量1OMΩ以上
【外部连接方式】
  ◆ 通信部分、I/O模块电源部分:
         7点2段端子排[传送回路、I/O模块电源、FG]
         M3*5.2扭紧力矩59~88N·cm适用压装端子的插入个数为2个以内
  ◆ 输入输出电源部、输入输出部分:
         10点直接安装端子排[输入输出电源、I/O信号]
         M3*5.2扭紧力矩59~88N·cm适用压装端子的插入个数为2个以内
【模块安装螺栓】
    带平垫圈磨圆M4螺栓(扭紧力矩范围79~108N·cm)
    可以通过DIN轨安装，可以6方向安装
【适用DIN轨】TH35-7.5Fe、TH35-7.5A1(基于JIS C 2812标准)
【适用压装端子】
  ◆ RAV1.25-3(基于JIS C 2805标准)[适用电线尺寸:0.3~1.25mm2]
  ◆ V2-MS3(日本压装端子制造(株))、RAP2-3SL(日本端子(株))、TGV2-3N((株)Nichifu) [适用电线尺寸:1. 25~2.0mm2]
【重量】0. 14kg

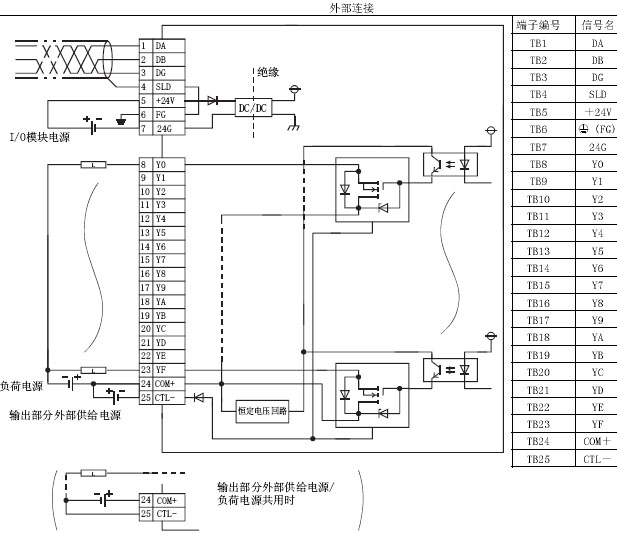

AJ65SBTB1-8TE外部连接图
