三菱cc-link模块

AJ65VBTCE3-8D三菱cc-link模块参数说明：DC输入：8点 DC24V 5mA；响应时间：1.5ms以下；8点/1公共端、正公共端(漏型)、3线式、传感器连接器(e-CON)型输入模块；占有1局
AJ65VBTCE3-8D价格、AJ65VBTCE3-8D供应商。

三菱cc-link模块AJ65VBTCE3-8D产品详细说明：
   输入类型：DC 24V输入
   输入形式:正公共端共用型(漏型)
   输入点数：8点
   绝缘方式:光耦合器绝缘
   额定输入电压:DC24V
   额定输入电流:约5mA
   使用电压范围:DC19.2~26.4V(波动率5%以内))
   最大同时输入点数:100%
   ON电压/ON电流:14V以上/3.5nA以上
   OFF电压/OFF电流:6V以下/1.7mA以下
   输入电阻:约4.7kΩ
   响应时间:OFF->ON / ON->OFF 都为1.5ms以下(DC24V时)
   公共端方式:16点1公共端(传感器连接器(e-CON) 3线式)
   占用站数:1站 分配32点(使用8点)
   I/O模块电源:
       电压:DC20.4~26.4V(波动率5%以内)
       电流:30mA以下((DC24V,全部点ON时)
   噪声强度:通过DC型的噪声电压 500VP-P、噪声宽度1μs、噪声频率25~60Hz的噪声模拟器所产生的噪声
   耐电压:DC外部端子汇总-接地间AC500V 1分钟期间
   绝缘电阻: DC外部端子汇总-接地间 DC500V 绝缘电阻计测量10MΩ以上
   保护等级：IP1XB
   外部连接方式:
      通信部分:通信用直接安装连接器[传送回路](5针/压接型、连接器用插座另售:A6CON-L5P)
      电源部分：电源/FG用直接安装连接器[I/O模块电源/FG](5针/压接型、连接器用插座另售:A6CON-PW5P、A6CON-PW5P-SOD)
      输入输出部分: 传感器连接器(e-CON)[I/O信号](4针/压接型、连接器用插座另售)
   适用DIN轨:TH35-7.5Fe、TH35-7.5A1(基于JIS C 2812标准)
   适用电线尺寸:
     通信用连接器：适用电缆：FANC-110SBH、CS-110
     电源/FG用连接器:
          0.66~0.98mm2 (AWG18)
          [Ф2.2~3.0mm(A6CON-PW5P、Ф2.0~2.3mm(A6CON-PW5P-SOD)]
          裸线直径 0.16mm以上
          绝缘覆盖材质 PVC(耐热聚氯乙烯)
     输入输出用连接器:传感器连接器(e-CON)连接器，用插座另售
             连接线0.08~1.5mm2 (AWG28~16)，根据所使用的连接器插座的不同面有所不同

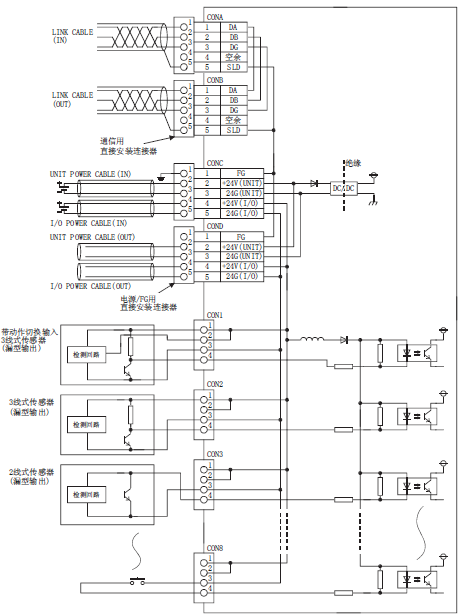

   AJ65VBTCE3-8D外部连接图
