品牌 | 其他品牌 | 供货周期 | 一周 |
---|---|---|---|
应用领域 | 环保,化工,电子,电气 |
AJ65SBTW4 16D三菱cc-link模块、16点1公共端(防水连接器型4 线式),用AJ65FBTA4-16DE替代。
AJ65SBTW4-16D参数说明:DC输入16点 DC24V 5mA、响应时间1.5ms、16点1公共端(防水连接器型4 线式)、正负公共端(漏型/源型)共用型
三菱cc-link模块AJ65SBTW4-16D产品规格详细介绍:
【使用周边温度】0~45℃
【保存周边温度】-20~65℃
【输入点数】16点
【绝缘方式】光耦合器绝缘
【额定输入电压】DC24V
【额定输入电流】约7mA
【使用电压范围】DC20.4~26.4V(波动率5%以内))
【最大同时输入点数】100%
【ON电压/ON电流】14V以上/3.5mA以上
【OFF电压/OFF电流】6V以下/1.7mA以下
【输入电阻】约4.7kΩ
【响应时间】OFF->ON / ON->OFF 都为1.5ms以下(DC24V时)
【公共端方式】16点1公共端(防水连接器2~4线式)
【输入形式】正负公共端共用型(漏型/源型共用型)(通过切换开关进行切换)
【占用站数】1站分配32点(使用32点)
【I/O模块电源】
电压:DC20.4~26.4V(波动率5%以内)
电流:35mA以下((DC24V,全部点ON时)(不包换I/O部输入电流)
【噪声强度】通过DC型的噪声电压 500VP-P、噪声宽度1μs、噪声频率25~60Hz的噪声模拟器所产生的噪声
【耐电压】DC外部端子汇总-接地间AC500V 1分钟期间
【绝缘电阻】DC外部端子汇总-接地间 DC500V 绝缘电阻计测量10MΩ以上
【保护等级】IP67
【外部连接方式】
7点2段端子排(传送回路、I/O模块电源端子)、(M3螺栓扭紧力矩59~88N·cm)、基于防水连接器[NECA4202(IEC947-5-2)标准,4针、公M12型,保护结构:IP67](输入输出部分连接器)
<选项> 防尘帽:A6CAP-DC1(20个装)、A6CAP-WP1(20个装)
【扭紧力矩值】
模块上盖安装螺栓(M3):54~64N·cm
模块正面盖板安装螺栓(M3):54~64N·cm
模块安装螺栓(带平垫圈磨圆M4螺栓):127~147N·cm
贯通管圆帽螺母:99~148N·cm
【适用电线尺寸】
传送回路、I/O模块电源端子以及输入输出电源部分:
·RAV1.25-3(基于JIS C 2805标谁)[适用电线尺寸:0.3~1.25mm2]
·V2-MS3(日本压装端子制造(株))、RAP2-3SL(日本端子(株)),TGV2-3N((株)Nichifu)[适用电线尺寸:1.25^2.0mm2]
【贯通管规格】适用电缆尺寸:Ф5~8.0
【重量】0.7KG
AJ65SBTW4-16D相关资料:
1、AJ65SBTW4-16D用户手册 使用手册 操作手册
2、AJ65SBTW4-16D外形尺寸:57.9(H)*184.7(W)*60(D)[mm]

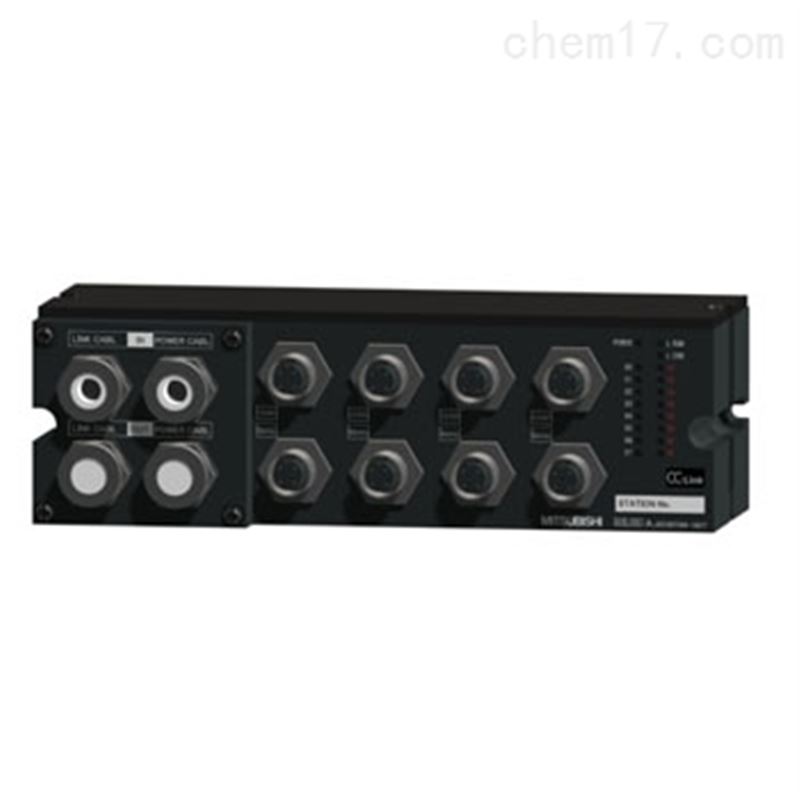

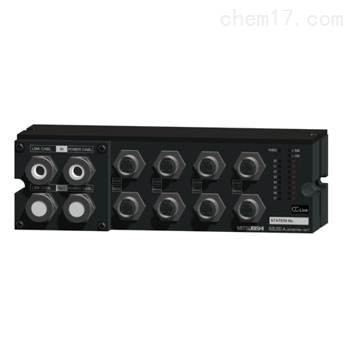

3、AJ65SBTW4-16D图片地址:

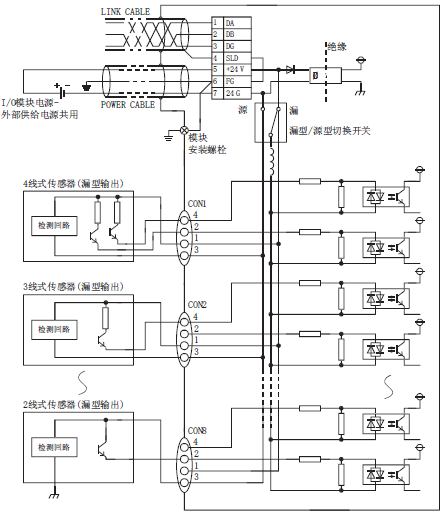

4、AJ65SBTW4-16D外部连接图
