三菱Q系列WEB服务器模块

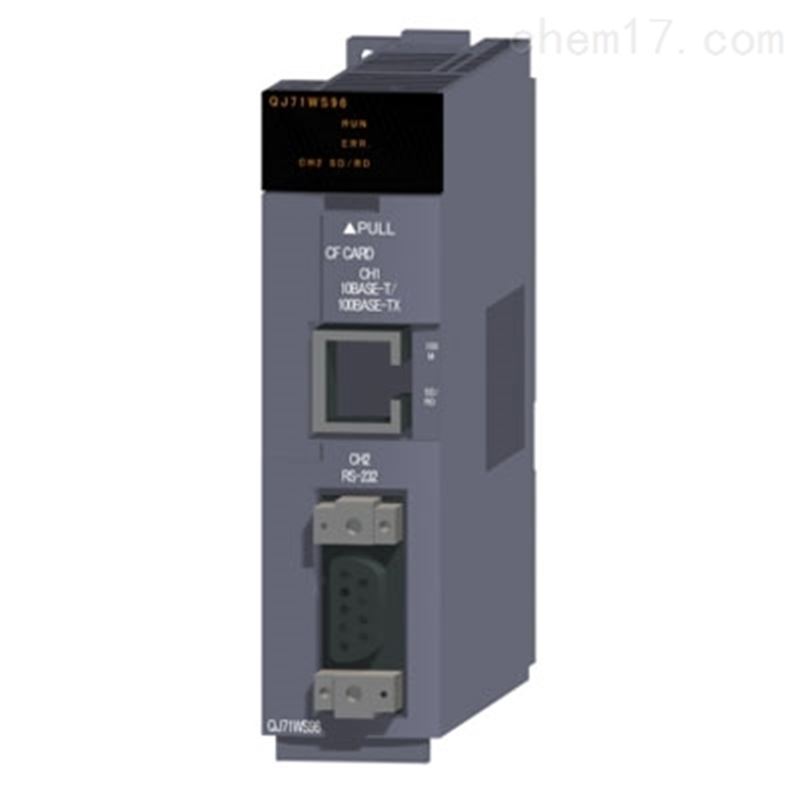

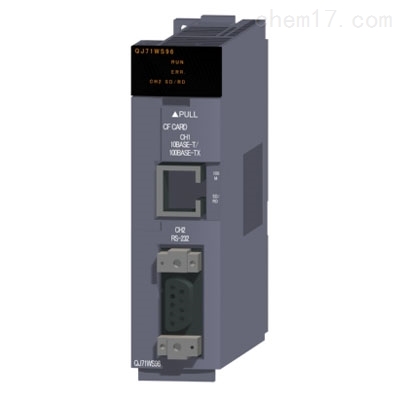

三菱Q系列WEB服务器模块QJ71WS96产品规格说明
一、传送以及接口规格
1、10BASE-T/100BASE-TX
   传送方法：基本频带
   接口(*1)：10BASE-T/100BASE-TX
   数据传送速度：10Mbps(10BASE-T)、100Mbps(100BASE-TX)
   级联连接级数：最大4级(10BASE-T)、最大2级(100BASE-TX)
   最大段长(*2)：100m
   支持功能：兼容自动协商功能(自动识别10BASE-T/100BASE-TX)
2、RS-232部分
   接口：RS-232 标准(D-Sub 9P)
   通信方式：全双工通信方式
   同步方式：异步方式
   传送速度：9600/19200/38400/57600/115200bps
   传送距离：最大15m
   数据形式：开始位1、数据位8、停止位1
   奇偶校验：奇偶校验 无
   传送控制：流量控制(RS/CS 控制) 有
   推荐电缆：7/0.127 □P HRV-SV 外径8.5mm 以上(冲电线株式会社制 在□部分对数)
   外部配线适用连接器：9针Sub(公)螺栓固定型
3、袖珍型快闪卡部分
   供应电源电压：3.3V 5%
   供应电源容量：最大150mA
   卡容量：TYPE I 卡
   可安装个数：1个
4、其它规格
   输入输出占用点数：32点1 插槽(I/O 分配:智能32 点)
   标准ROM(快闪卡)写入次数：对相同区域最多10 万次
   时钟：可编程控制器CPU(多CPU系统时，从1号机CPU)获取(每60秒)
   DC5V 内部消耗电流：0.65A

=========================备注=============================
*1 通过Web服务器模块识别10BASE-T及100BASE-TX，使其符合对方设备。
   在连接了不具有自动协商功能的集线器时，应将集线器侧设置为半双工通信模式。
*2 是集线器与节点之间的长度。
==========================================================

二、三菱Q系列WEB服务器模块软件规格
1、Web服务器
   同时连接数：5
   HTTP 版本：1.0
   用户区域容量：标准ROM最大5MB、使用袖珍型快闪卡时最大1GB(但是，包括主页容量＋记录容量)
   用户画面创建用部件：Java 小程序15种、SSI 1种、CGI 3种(可以使用Web 服务器模块中标准配备的文件(不能由用户创建))
2、浏览器
   Valid浏览器动作确认：Microsoft Corporation制Internet Explorer5.5/6.0
   Java VM：Microsoft VM 构造编号3309以后、(SUN)微系统 JRE(J2SE)v1.4.1_02以后
3、电子邮件
   主题：最多373字
   本文：最多960字
   附件：最多256k字(512k字节)
   附件形式：MIME 形式
   MIME 版本：1.0
   附件的数据：CSV或者二进制形式
   拆分：不能拆分附件
   密码化：无
   压缩：无
   与邮件服务器的通信：SMTP(发送服务器)端口编号=25
   发件人动作确认：Microsoft Corporation制Internet Explorer5.5/6.0(Outlook  Express5.5/6.0)
   其它：POP before SMTP 对应
4、FTP 服务器：服务器功能(有)、同时连接数(10)
5、FTP客户端：客户端功能有(PUT、GET)
6、安全级别
   用户验证：帐户数最多16个(用户ID:半角1~20字符，口令:半角8~14字符)
   访问历史记录：最多500 件
   IP过滤器：登录数最多32 个
7、数据采集
   标签：标签数最多64个、要素数最多4096个(每个标签最多64个)
   记录：记录数最多64个、行数(记录数)最多10000行
   数据采集间隔：
   · 在标签设置中选择了“采集设置:高速采集"时(仅管理CPU):100~60000ms(软元件合计点数:最多96 点)
   · 在标签设置中选择了“采集设置:采集"时:1~32767 秒 (要素数:最多4096个)
