三菱PLC模块

简要描述:三菱PLC模块QJ71CMO调制解调器接口模块。网上对QJ71CMO用户手册等相关资料很少,本网站内暂时没有。

产品目录
相关文章
详细介绍
品牌其他品牌供货周期一周
应用领域环保,化工,电子,电气

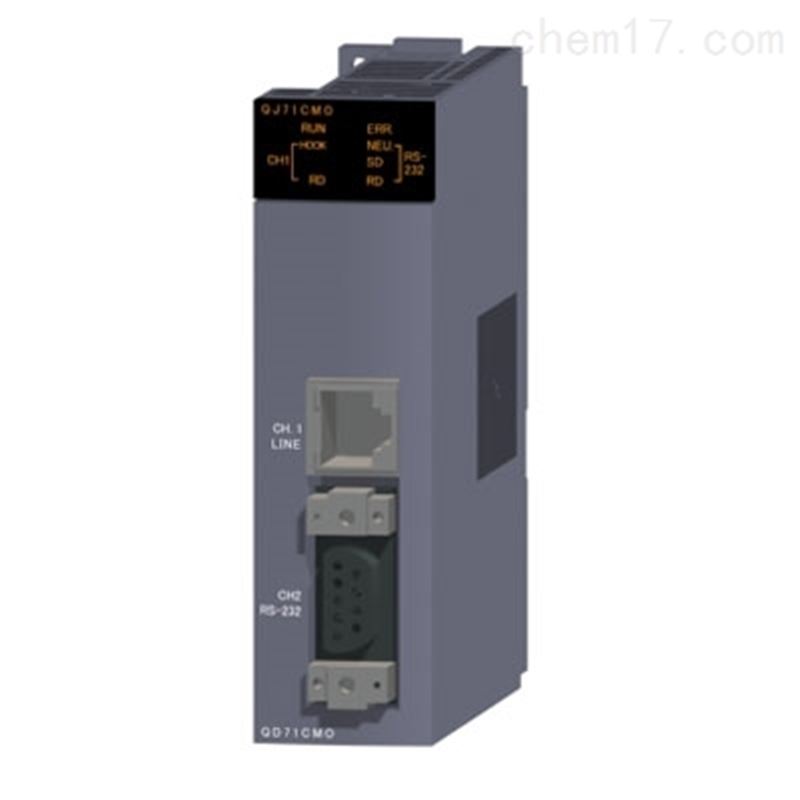

三菱PLC模块QJ71CMO是调制解调器接口模块。网上对QJ71CMO用户手册等相关资料很少,本网站内暂时没有。

QJ71CMO产品概述:内置调制解调器1通道、RS232接口1通道

三菱PLC模块QJ71CMO性能规格:
1、通道1
  接口:LINE(RJ-11)
  适合线路:公用线
     PBX模拟内线(相当NTT线路)
     2线式/ 4线式模拟专用线路
  通信方式:全双工通讯,ITU-T建议V.21,V.22,V.22bis,V.32,V.32bis,V.42,V.42bis,MNP3~5级
  同步方式:异步
  传送速度:300/200/2400/4800/7200/9600/12000/14400bps
  传送控制:FSK(300bps),PSK(1200bps),QAM(2400/4800/9600bps),TCM(7200/9600/12000/14400bps)
  NCU格式:自动模式(AA)
  动作模式:ORIGINATE/ANSWER(自动切换)
  传输级别:-15dbm
  接收级别:-43dbm以上
2、通道2
   接口:RS-232(D-sub 9针)
   通讯系统:
     MC 协议通讯:半双工(协议)、全双工/半双工通讯(线路)
     无顺序协议通讯:全双工 半双工通讯
     双向协议通讯:全双工 半双工通讯
   同步系统:起始 停止同步系统
   传送速率:50/300/600/1200/2400/4800/9600/14400/19200/28800/38400/57600/115200bps,当CH.1使用时,57600以内可以使用。
   最大传输距离:15M
3、数据格式:起始位 1、数据位 7或8、奇偶检验位为1(垂直校验)或无校验、停止位为1或2
4、访问周期:
   MC 协议通讯:在安装的 PLC CPU 进行结束处理时处理一个请求。必须处理的扫描次数 链接扫描的次数依赖于请求的内容。
   无顺序协议通讯/双向协议通讯:当有发送请求时发送 可以在任意时间接收。
5、错误检测:
   奇偶校验:所有协议,通过参数选择奇/偶
   和数校验码:通过参数选择 MC 协议双向协议、通过用户设定帧选择无顺序协议
6、传送控制
   LINE:DC1/DC3(Xon/Xoff)控制、DC2/DC4控制都可以
   RS-232:DTR/DSR控制、RS/CS控制、CD信号控制、DC1/DC3(Xon/Xoff)控制、DC2/DC4控制都可以
7、线路构成:1:1
8、输入输出占有点数:32点(I/O分配:智能模块32点)
9、DC5V内部耗电:0.46A
