三菱触摸屏

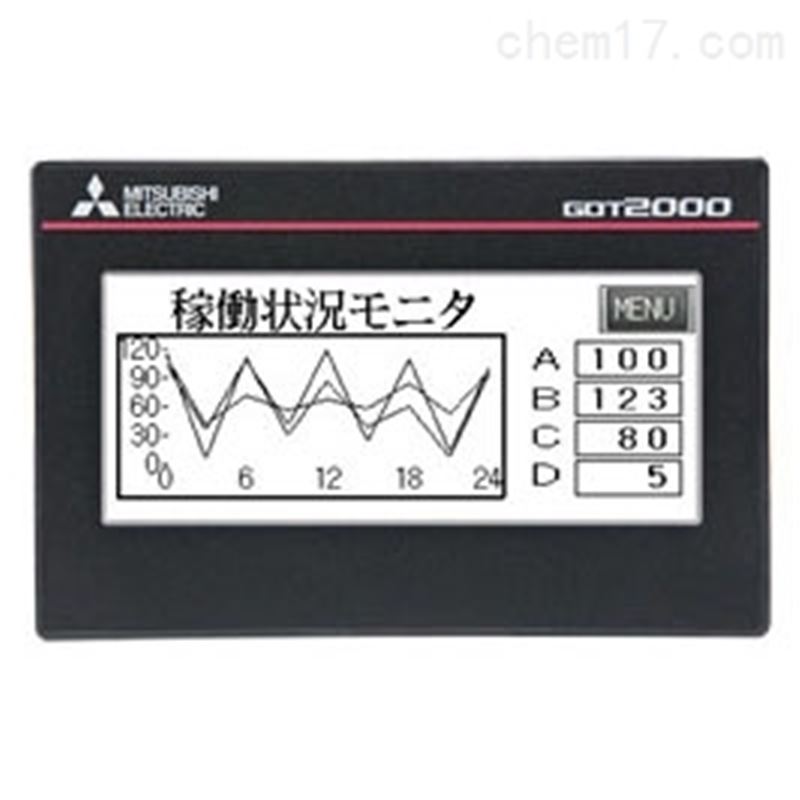

GT2103-PMBLS是三菱新款的3.8寸触摸屏，内置接口为1个RS-422、1个USB。
三菱触摸屏 GT2103-PMBLS性能规格：
【显示部】
  ◆ 显示软元件:TFT单色(黑/白)液晶屏
  ◆ GT2103-PMBLS画面尺寸:3.8寸
  ◆ GT2103-PMBLS分辨率:320*128点
  ◆ 显示尺寸:89.0(W)*35.6(H)[mm]
  ◆ 显示字符数:
     16点阵标准字体时:20字*8行(全角)
     12点阵标准字体时:26字*10行(全角)
  ◆ 显示颜色:单色(黑/白) 32级
  ◆ 亮度调节:32级
  ◆ 登录最大画面数：2048画面
【三菱触摸屏背景灯】
  ◆ 种类：5色LED(不可换)
  ◆ 寿命:约50000小时(使用环境温度25℃，显示亮度50%时的时间)
  ◆ 颜色：5色(白/绿色/粉红/橙/红)
【触摸屏】
  ◆ 方式:模拟电阻膜方式
  ◆ 键尺寸:最小2*2点(每键)
  ◆ 同时按下:1点
  ◆ 寿命:100万次以上(操作力度0.98N以下)
【用户存储器容量]】
  ◆ 存储器容量：存储用存储卡(ROM):3MB
  ◆ 寿命(写入次数)：10万次
【内置接口】
  ◆ RS-422
     lch、115200/57600/38400/19200/9600/4800bps 连接器形状：连接器端子块9针
  ◆ USB(设备):lch最大传送速度--Full-Speed 12Mbps 接口形状:USB Mini-B
  ◆ SD卡:lch支持SDHC(最大32GB)
【蜂鸣器输出】单音(音长可调整)
【保护结构】正面:IP67F 柜内:IP2X
【GT2103-PMBLS外形尺寸】113(W)*74(H)*27(D) mm
【GT2103-PMBLS面板开口尺寸/ GT2103-PMBLS开孔尺寸:】105(W)*66(H)
【重量(安装配件除外)】0.2KG
【对应软件包】GT Works3 Versionl.108N以后

GT2103-PMBLS输入电源规格：
【电源电压】DC5(±5%)
【耗电量】
  ◆ 最大负载时：1.1W以下
  ◆ 本体单体 背景灯熄灭时:0.7W以下
【噪声耐量】噪声电压500Vp-p、噪声幅度1μs、通过噪声频率为30~100Hz的噪声模拟器
【耐电压】电源端子总括-地线间AC500V 1分钟
【绝缘电阻】电源端子总括-地线间DC500V通过绝缘电阻表10MΩ以上
【适用电线尺寸】
  ◆ 1 配线：
      单线0.14~1.5mm2(AWG26~AWG16)
      绞线0.14~1.0mm2(AWG26~AWG16)
  ◆ 2 配线：
      单线0.14~0.5mm2(AWG26~AWG20)
      绞线0.14~0.2mm2(AWG26~AWG24)
【适用压接端子】AI 0.25-6BU(AWG24)，AI 0.34-6TQ(AWG22)，AI 0.5-6WH(AWG20)
【适合的紧固扭矩(端子排端子螺栓)】0.22~0.25[N.m]
