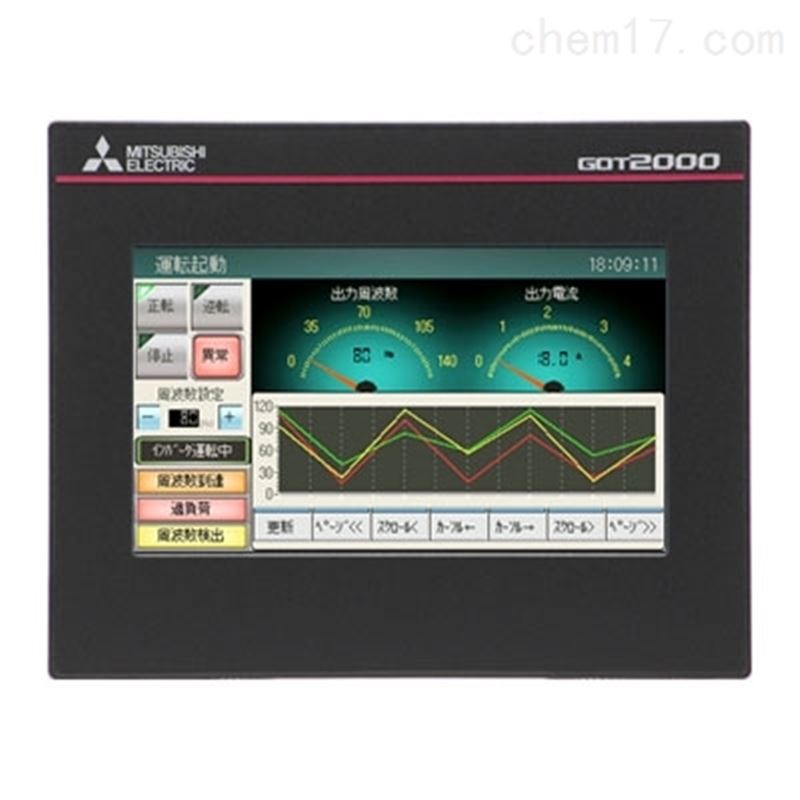

三菱触摸屏4.5寸 GT2104-RTBD产品简介：
  显示尺寸：4.3寸
  分 辨 率：480*272
  显示类型：TFT彩色液晶显示屏
  显示颜色：65536色
  内存容量：9MB
  电    源：DC24V

GT2104-RTBD三菱触摸屏4.5寸性能规格详细说明：
1、显示部
 显示软元件：TFT彩色液晶显示屏
 画面尺寸：4.3寸
 分辨率：480*272点
 显示尺寸：95.0(W) * 53.8(H)[mm]
 显示字符数：
        16点阵标准字体时：30字*17行(全角)
        12点阵标准字体时：40字*22行(全角)
 显示颜色：65536色
 亮度调节：32级
 登录最大画面数：2048画面

2、背景灯
 种类：LED(不可换)
 寿命：约50000小时(使用环境温度25℃，显示亮度50%时的时间)

3、触摸屏
 方式：模拟电阻膜方式
 键尺寸：最小2*2点(每键)
 同时按下：1点
 寿命：100万次以上(操作力度0.98N以下)

4、用户存储器容量
    内存容量：存储器(ROM)9MB
    寿命(写入次数)：10万次

5、电池
    类型：GT11-50BAT 锂电池
    寿命：约5年(环境温度：25℃)

6、内置接口
  RS-232：l通道 115200/57600/38400/19200/9600/4800bps   接口形状：连接器端子台9针
  RS-422/485 l通道 115200/57600/38400/19200/9600/4800bps   接口形状：连接器端子台9针
  Ethernet：1通道 数据传送方式为10BASE-T/100BASE-TX   接口形状：RJ-45(模块插头)
  USB(设备)：lch最大传送速度--Full-Speed 12Mbps 接口形状：USB Mini-B
  SD卡：lch支持SDHC(最大32GB)

7、GT2104-RTBD输入电源DC24规格
  电源电压：DC24(+10%，-15%)
  耗电量：
    最大负载时：4.4W以下
    背光灯熄灭时：2.9W以下
  冲击电流：18A以下(2ms、环境温度250C、最大负载时)
  容许瞬停时间：5ms以内

8、GT2104-RTBD其它规格
  蜂鸣器输出：单音(音长可调整)
  保护结构：正面：IP67F 柜内：IP2X
  GT2104-RTBD外形尺寸：128(W)*102(H)*40(D) mm
  GT2104-RTBD面板开口尺寸/ GT2104-RTBD开孔尺寸：118(W)*92(H)
  重量(安装配件除外)：0.4kg
  对应软件包：GT Works3 Versionl.108N以后
  噪声耐量：噪声电压1000Vp-p、噪声幅度1μs、通过噪声频率为30~100Hz的噪声模拟器
  耐电压：电源端子总括-地线间AC500V 1分钟
  绝缘电阻：电源端子总括-地线间DC500V通过绝缘电阻表10MΩ以上
  适用电线尺寸：
    单线：
      单线0.14~1.5mm2(AWG26~AWG16)
      绞线0.14~1.0mm2(AWG26~AWG16)
    双线：
      单线0.14~0.5mm2(AWG26~AWG20)
      绞线0.14~0.2mm2(AWG26~AWG24)
  适用压接端子：AI 0.25-6BU(AWG24)，AI 0.34-6TQ(AWG22)，AI 0.5-6WH(AWG20)
  适合的紧固扭矩(端子排端子螺栓)：0.22~0.25[N.m]
