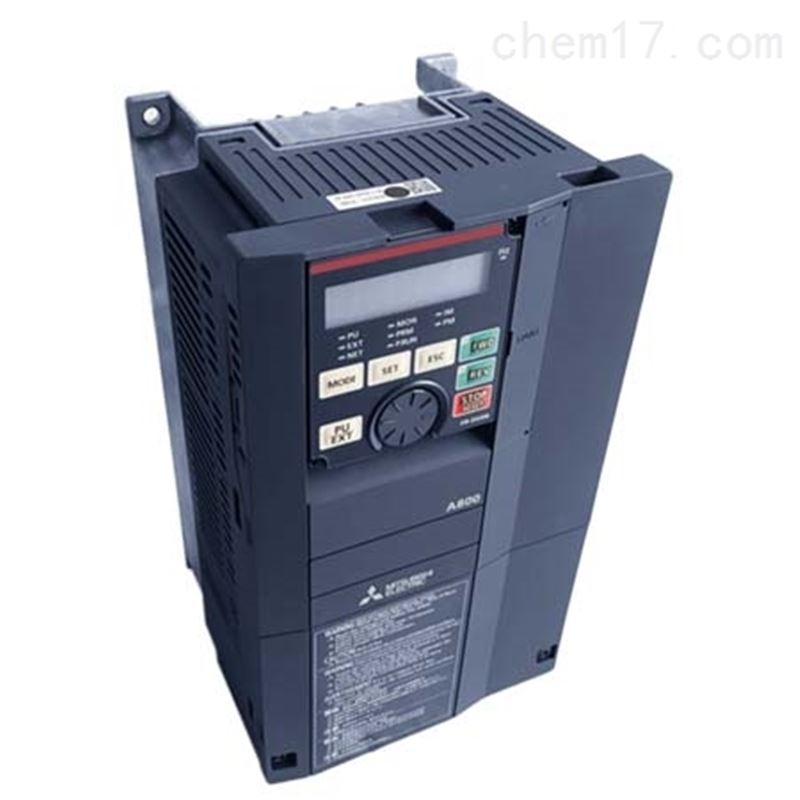

三菱A800系列变频器

FR-A840-01160-2-60三菱A800系列变频器规格参数：

【变频器（ND）额定容量】： 132KW

【适用电机容量（kW）】

    SLD：185

    LD：160

    ND（默认设置）：132

    HD：110

【产量*额定容量（kVA）】：

    SLD：275

    LD：248

    ND：（默认设置）198

    HD：165

【额定电流（A）】

    SLD：361

    LD：325

    ND：（默认设置）260

    HD：216

【三菱A800系列变频器过载电流额定值】

    SLD：110％60秒，120％3秒（反时限特性）环境温度40°C

    LD：120％60秒，150％3秒（反时限特性）环境温度50°C

    ND：（默认设置） 150％60秒，200％3秒（反时限特性）环境温度50°C

    HD：200％60秒，250％3秒（反时限特性）环境温度50°C

【电压】：3相380至500V

【再生制动转矩 最大值·允许使用率】： 100％扭矩·连续

【电源电压等级】：三相400V级

【额定输入交流电压·频率】：3相380至500 V 50 Hz / 60 Hz

【交流电压允许变化】：323至550 V 50 Hz / 60 Hz

【频率容差变化】：±5%

【供电设备容量（KVA）】：

    SLD：275

    LD：248

    ND：（默认设置） 198

    HD：165

【保护结构（JEM 1030）】： 开放式（IP00）

【冷却方法】：强制风冷

【近似质量（kg）】：78

FR-A840-01160-2-60三菱A800系列变频器控制规范

【控制方法】：Soft-PWM控制/高载波频率PWM控制（V / F控制，高级磁通矢量控制，实际无传感器矢量控制可选）/最佳励磁控制/矢量控制/ PM无传感器矢量控制

【输出频率范围】：0.2〜590 Hz（高级磁通矢量控制，实际无传感器矢量控制，矢量控制，PM无传感器矢量控制上限频率为400 Hz）。

【频率设置分辨率】

    模拟输入：0.015Hz / 60Hz的（终端2,4：0〜10V / 12位），0.03Hz / 60Hz的（终端2,4：0〜5V / 11位，0〜20mA的/ 11bit左右，终端1：0〜±10V / 12位） ，0.06Hz / 60Hz（端子1：0至±5V / bit位）

    数字输入：0.01Hz

【频率准确度】：

    模拟输入：在最大输出频率的±0.2％范围内（25°C±10°C）

    数字输入：设定输出频率的0.01％以内

【电压/频率特性】：基本频率0至590 Hz可选设置恒定转矩·减小转矩模式，V / F 5点可调节可选

【起动转矩】：

    SL等级：120％0.3 Hz

    LD等级：150％0.3 Hz

    ND等级：200％0.3 Hz

    HD等级：250％0.3 Hz（真实无传感器矢量控制，矢量控制）

【转矩提升】：手动转矩提升

【加速/减速时间设置】：0〜3600 s（加减速时可单独设定）线形，S形加减速模式，齿隙计数器加减速可选

【直流制动】：工作频率（0至120 Hz），工作时间（0至10 s），工作电压（0至30％）变量（感应电机）

【失速预防操作水平】：可操作的电流水平可选，可选或不可用。SL等级：0至120％，LD等级：0至150％，ND等级：0至220％，HD等级：0至280％

【扭矩极限水平】： 可以设置转矩极限值（0至400％变量）（真实无传感器矢量控制，矢量控制，PM无传感器矢量控制）
