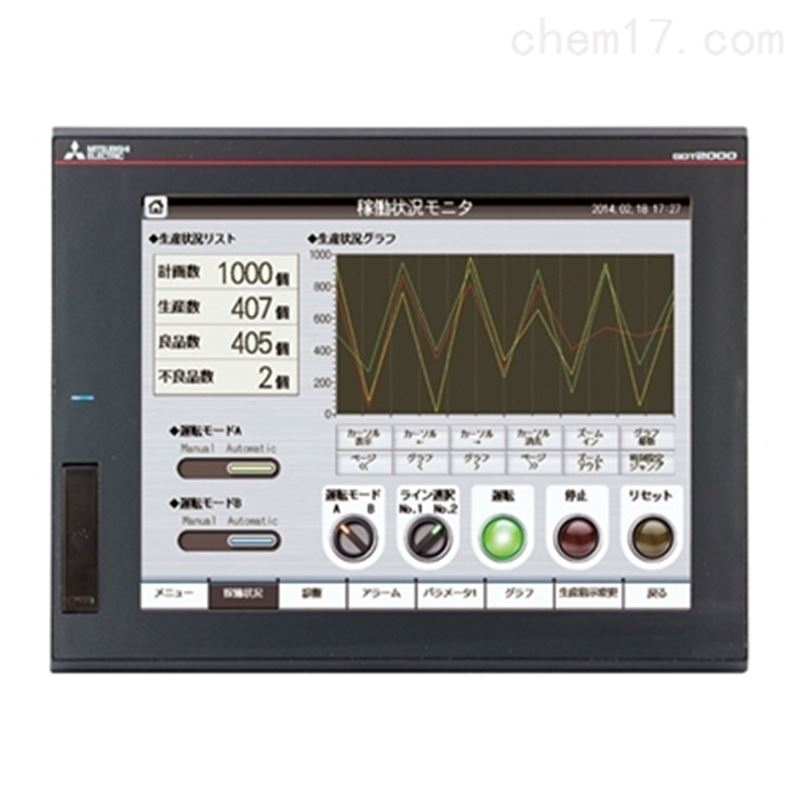

GT2512-STBD三菱触摸屏

三菱触摸屏 GT2512-STBD参数说明：12.1寸、分辨率 SVGA 800*600、TFT彩色液晶显示屏、65536色、32MB、DC24电源

GT2512-STBD功能 GT2512-STBD用户手册 GT2512-STBD规格 GT2512-STBD性能 GT2512-STBD参数 GT2512-STBD尺寸 GT2512-STBD价格

三菱触摸屏 GT2512-STBD性能规格详细说明：
1、显示部
 显示软元件：TFT彩色液晶显示屏
 画面尺寸：12.1寸
 分辨率：SVGA 800*600点
 显示尺寸：246(W) * 184.5(H)[mm]
 显示字符数：
        16点阵标准字体时：50字*37行(全角)
        12点阵标准字体时：66字*50行(全角)
 显示颜色：65536色
 亮度调节：32级
 登录最大画面数：4096画面
2、背景灯
 种类：LED(不可换)
 寿命：约50000小时(使用环境温度25℃，显示亮度50%时的时间)
 颜色：白色
3、触摸屏
 方式：模拟电阻膜方式
 键尺寸：最小2*2点(每键)
 同时按下：1点
 寿命：100万次以上(操作力度0.98N以下)
4、用户存储器容量
    内存容量：存储器(ROM)32MB、动作用存储器80MB
    寿命(写入次数)：10万次
5、电池
    类型：GT11-50BAT 锂电池
    备份对象：SRAM数据，时钟数据，系统状态日志数据备份
    寿命：约5年(环境温度：25℃)
6、内置接口
  RS-232：l通道 115200/57600/38400/19200/9600/4800bps   连接器形状：D-sub 9针(公)
  RS-422/485 l通道 115200/57600/38400/19200/9600/4800bps   接口形状：D-sub 9针(母)
  Ethernet：1通道 数据传送方式为10BASE-T/100BASE-TX   接口形状：RJ-45(模块插头)
  USB(设备)：lch最大传送速度--Full-Speed 480Mbps(背面) 接口形状：USB Mini-B
  USB(主机)：2ch最大传送速度--Full-Speed 480Mbps(前面/背面) 接口形状：USB Mini-A
  SD卡：lch支持SDHC(最大32GB)
  扩展接口：通讯模块/选项模块安装用 1通道
  侧接口：通讯模块安装用 1通道
7、GT2512-STBD输入电源规格：
  输入电源：DC24V
  电源电压：DC24V(+25%、-20%)
  耗电量：
   ·最大负载时：37以下
   ·本体单体：13以下
   ·本体单体(背景灯熄灭时)：6W以下
  冲击电流：5A以下(20ms、环境温度25℃、最大负载时)
  容许瞬停时间：10ms以下(AC100以上)

8、GT2512-STBD其它规格
  内部时钟精度：±90秒/月(环境温度25℃)
  POWER LED：发光色:2色(青色、橙色)
  蜂鸣器输出：单音(音长可调整)
  保护结构：正面：IP67F 柜内：IP2X
  GT2512-STBD外形尺寸：316(W)*246(H)*52(D) mm
  GT2512-STBD面板开口尺寸/ GT2512-STBD开孔尺寸：302(W)* 228(H)
  重量(安装配件除外)：2.4kg
  冷却方式：自冷
  对应软件包：GT Works3 Versionl.108N以后
  噪声耐量：噪声电压500Vp-p、噪声幅度1μs、通过噪声频率为25~60Hz的噪声模拟器
  耐电压：电源端子总括-地线间AC350V 1分钟
  绝缘电阻：电源端子总括-地线间DC500V通过绝缘电阻表10MΩ以上
  适用压接端子:M3螺栓用的压接端子RAV1.25-3, V2-S3.3, V2-N3A, FV2-N3A
  适合的紧固扭矩(端子排端子螺栓)：0.5~0.8[N.m]
