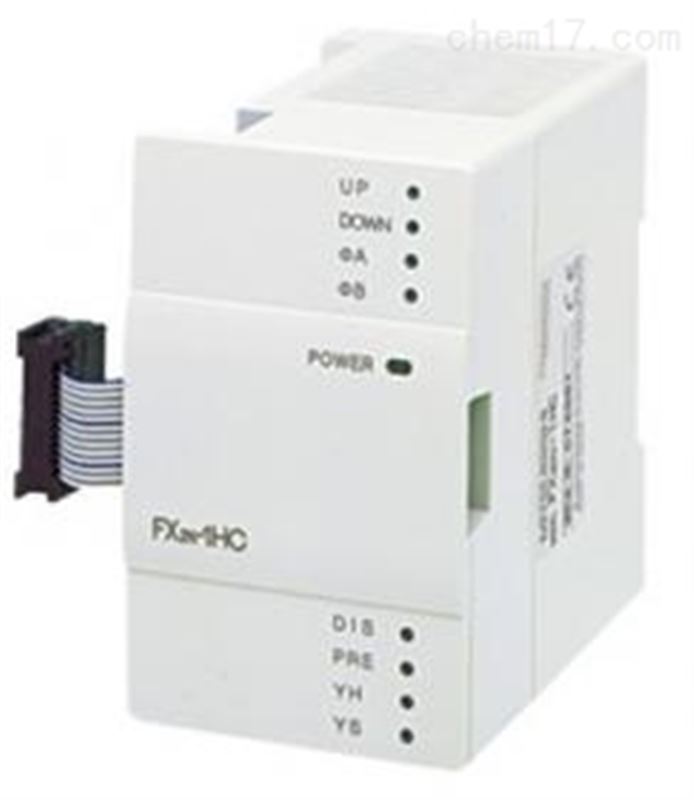

三菱模块

简要描述:三菱模块 FX2N-1HC内部设有高速计数器,系统还配有FX2N-1HC高速计数器模块,可作为2相50KHZ一通道的高速计数,通过PLC的指令或外部输入可进行计数器的复位或启动,

产品目录
相关文章
详细介绍
品牌其他品牌供货周期一周
应用领域环保,化工,电子,电气

三菱FX系列PLC的特殊功能模块

三菱模块 FX2N-1HC中普通的计数器由于受到扫描周期的限制,其最高的工作频率不高,一般仅有几十KHZ,而在工业应用中有时超过这个工作频率。高速计数模块就是为了满足这一要求,它可达到对几十K以上,甚至MHZ的脉冲计数。FX2N内部设有高速计数器,系统还配有FX2N-1HC高速计数器模块,可作为250KHZ一通道的高速计数,通过PLC的指令或外部输入可进行计数器的复位或启动,其技术指标如表1所示。

1  FX2N-1HC高速计数器模块技术指标

三菱模块 FX2N-1HC

项目

描述

信号等级

5V12V24V依赖于连接端子。线驱动器输出型连接到5V端子上

频率

单相单输入:不超过50KHZ

单相双输入:每个不超过50KHZ

 双相双输入:不超过50KHZ(1倍数);不超过25KHZ(2倍数)

不超过12.5KHZ(4倍数)

计数器范围

32位二进制计数器:-2147483648+2147483647

16位二进制计数器;065535

计数方式

 自动时向上/向下(单相双输入或双相双输入);当工作在单相单输入方式时,向上/向下由一个PLC或外部输入端子确定。

比较类型

YH:直接输出,通过硬件比较器处理。

YS:软件比较器处理后输出,最大延迟时间300ms

输出类型

NPN开路输出2524V直流每点0.5A

辅助功能

可以通过PLC的参数来设置模式和比较结果。

可以监测当前值、比较结果和误差状态。

占用的I/O点数

这个块占用8输入或输出点(输入或输出均可)

基本单元提供的电源

5V90mA直流(主单元提供的内部电源或电源扩展单元)

适用的控制器

FX1N/FX2N/FX2NC(需要FX2NCCNVIF)

尺寸()*()*()

55*87*90mm(2.71*3.43*3.54英寸)

质量(重量)

03Kg(0.66Ibs)
