三菱扩展模块

简要描述:三菱扩展模块 FX2N-16EYR是三菱PLC中FX系列PLC的一种FX2N扩展模块。可以与FX2N的PLC主机搭配使用,从而扩展PLC主机的一些功能。

产品目录
相关文章
详细介绍
品牌其他品牌供货周期一周
应用领域环保,化工,电子,电气

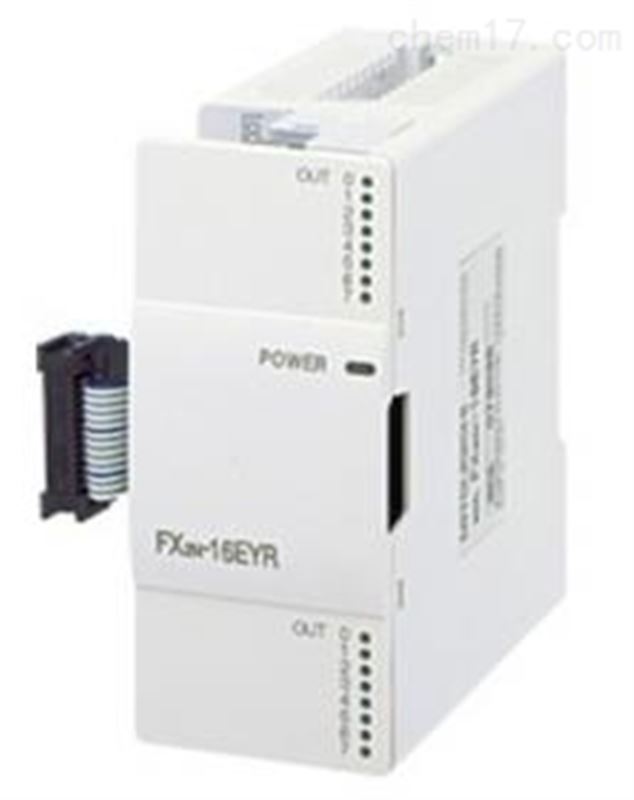

三菱扩展模块FX2N-16EYR简介

三菱FX2N-16EYR是三菱PLCFX系列PLC的一种FX2N扩展模块。可以与FX2NPLC主机搭配使用,从而扩展PLC主机的一些功能。

三菱FX2N-16EYR仅由输入输出接口组成,需由基本单元或扩展单元供电,其控制用电源为DC5VFX2N系列扩展模块



三菱扩展模块FX2N-16EYR功能介绍:

1、输出扩展模块

2、可以扩展输出16点。

3、基本单元和扩展单元的后半段可以连接。

4、基本单元或比扩展单元电源供给。



FX2N-16EYR其它规格及功能说明:

性能规格

适用序列

FX1N,FX3G,FX2N,FX3U,FX1NC,FX3GC,FX2NC,FX3UC

《连接器类型序列器连接到关于>

外汇1 NC,FX 2数控接入,FX 2 NC - CNV - IF是很必要的。

FX3GC,FX3UC的连接,FX2NC-CNV-IF或FX3UC-1PS-5V是很必要的。

质量

0.3公斤

一般规格

周围温度

0 ~ 55·····动作时- 25~75℃・・・・・保存时

相对湿度

5~95% RH(不得结露)・・・・・・动作时

耐振动

DIN导轨安装时

<周波数:10~57 Hz >片振幅:0.035毫米X,Y,Z各个方向10次(共计80分钟)各

判断基准,根据 IEC 61131 - 2

DIN导轨安装时

<周波数:57~150 Hz >加速度:4.9米/秒2X,Y,Z各个方向10次(共计80分钟)各

判断基准,根据 IEC 61131 - 2

直接安装时

<周波数:10~57 Hz >片振幅:0.075毫米X,Y,Z各个方向10次(共计80分钟)各

判断基准,根据 IEC 61131 - 2

直接安装时

<周波数:57~150 Hz >加速度:9.8米/秒2X,Y,Z各个方向10次(共计80分钟)各

判断基准,根据 IEC 61131 - 2

耐冲击

147/2,作用时间11 ms,正弦半波脉冲中X,Y,Z各个方向3次

判断基准,根据 IEC 61131 - 2

耐噪音

噪声电压,Vp 1万- p,噪音宽1μs,上升为一,周期30~100 Hz的噪音模拟器的

耐电压

增设输出块的输出端子(圣火传递)和地线端子间:AC 1500 V 1分钟

绝缘电阻

增设输出块的输出端子(圣火传递)和地线端子间:DC 500 V高阻表中5 MΩ以上

使用气氛

腐蚀性,可燃性气体,而是导电性的尘(灰尘)非常不

使用高度

2000以下

大气压以上加压的环境下,不能使用。故障的可能性。

电源规格

额定电压

从内部供电序列

输出规格

输出分数

16

输出连接形状

纵向端子台(M) 3螺丝

输出种类/形式

继电器

外部电源

AC 250 V DC 30 V以下

最大负荷

电阻负载

2 A / 1

英一带电阻负载的合计负荷电流,下面请。

和输出4点/英:8 A以下

和输出8点/英:8 A以下

诱导性负载

80 VA

最小载荷

DC5V 2毫安(参考值)

响应时间

折扣→ON

约10 ms

ON→折扣

约10 ms

电路绝缘

机械绝缘

输出动作表示

接力线圈通电的时候面板的LED点灯

输出电路结构
