三菱PLC模块

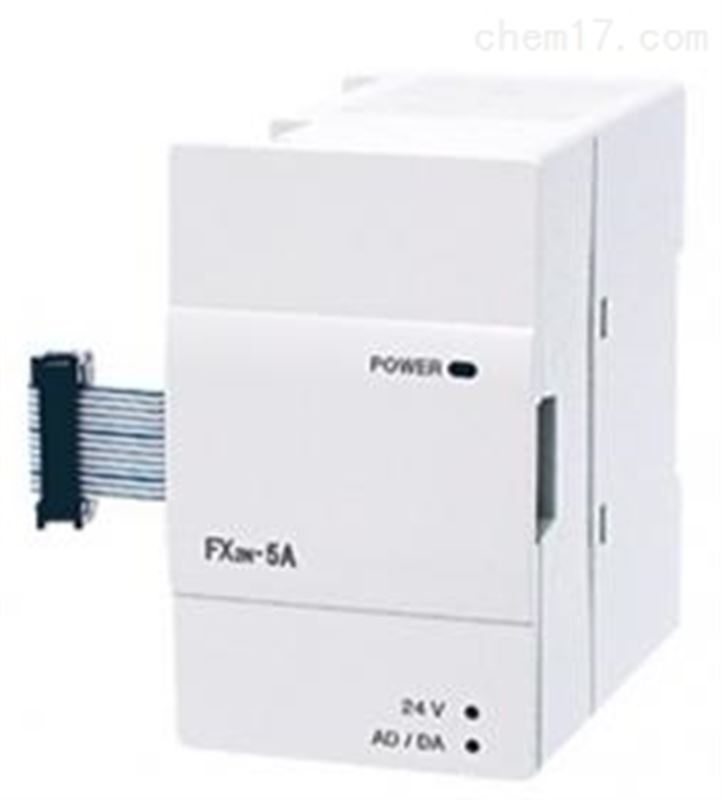

一、三菱PLC模块FX2N-5A特殊功能模块介绍：

 三菱FX2N-5A是模拟量特殊功能模块，有4路输入通道和1路输出通道。

    输入通道：接收模拟量信号并将转换成相应的数字值。

    输出通道：获取一个数字值并且输出一个相应原模拟信号。

   1、模拟量信号输入可以选择电压输入或电流输入，使用PLC主单元提供的TO指令来设

    定有效的模拟量输入信号。PLC指令用来选择对应每个相应通道的不册的模拟量输入

    信号的类型。

   2、FX2N-5A可以与FX2N，FX2NC，FX1N或是FX0N系列的可编程序控制器加连接。

   3、两台FX2N-5A单元可以与一台FX0N主单元，FX0N扩展主单元连接；8台FX2N-5A

        单元可以与一台FX2N系列PLC连接，4台FX2N-5A单元可以与一台FX2NC系列PLC

       连接。(与FX2NC系列PLC连接时，需要使用FX2NC-CNV-IF)。

   4、使用FROM/TO指令，通过FX2N-5A的缓冲存储器和PLC之间进行数据转换。

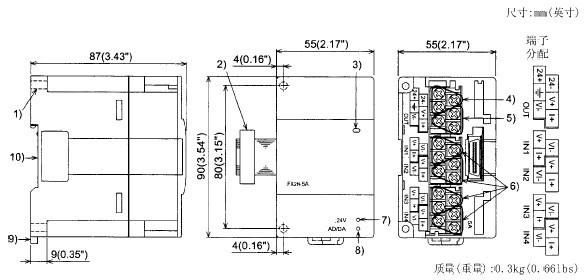

二、三菱PLC模块FX2N-5A的外部尺寸和部件：

   1、直接安装孔(2-Φ4.5)(0.18).

   2、扩展电缆

   3、电源指示灯(LED):由可编程序控制器提供的5V电源来点亮该指示灯。

   4、电源接线端子(螺丝端子:M2(0.12))。

   5、模拟量输出接线端子(螺丝端子:M2(0.12))。

   6、模拟量输入接线端子(螺丝端子:M2(0.12))。

   7、24V电源指示灯(LED);24V DC为FX2N-5A提供电源时该指示灯点亮。

   8、AD/DA转换指示灯(LED):当AD/DA转换正常抗告的时候会高速闪烁。

   9、DIN导轨安装夹子

 10、DIN导轨安装槽(DIN导轨宽度：35mm 1.38")
