三菱PLC模块

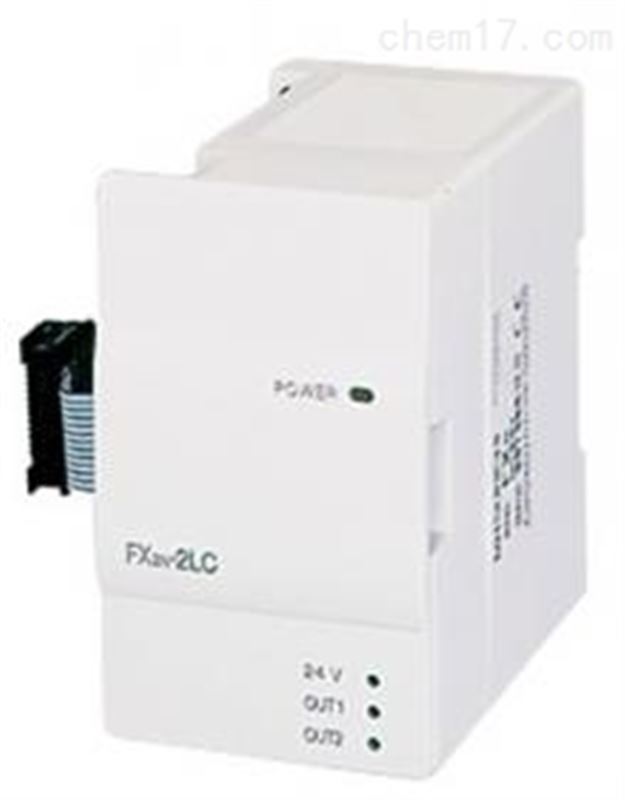

三菱PLC模块 FX2N-2LC型温度控制模块特点：

1)       备有2通道的温度输入和2通道的晶体管输出，1个模块可以2个系统进行温度调节。

2)       单个模块就支持PID（带自整定）、2位置控制、PI控制。可以通过电流检测器(CT)检测出断线

三菱PLC模块 FX2N-2LC性能规格:

控制方式：2位置控制、PID控制(带自整定)、PI控制
控制运算周期：500ms
设定温度范围：与输入范围相同
加热器断线检测 通过缓存检测报苦(在0.0~00.OA范围内可变)
运行模式 0:测定值监控1:测定值监控+温度报警
         2:测定值监控+温度报替+控制(通过缓存选择)
自诊断功能 进行调整数据检查、输入值检查、WDT
隔离方式 模拟It输入部分和PLC间采用光藕隔离电源、模拟It输入间采用DC/DC转换器隔离(各通道间隔离)
输入输出占用点数：占用8点可编程控制器的输入或者输出(计算在输入或者输出侧都可p)
电源：DC5V 70mA(PLC内部供电)DC24V 55mA(外部供电)
适用的PLC：FX1N, FX2N, FX3u, FX2NC(要FX2Nc-CNV-IF) FX3uc(要FX2Nc -CNV-IF或者FX3uc-1PS-5V)
重量 0.3KG

温度输入
输入点数：2点
热电偶输入：K, J, R, S, E, T, B, N, PLII, WRe5-26, U, L
测温电阻输入：Ptloos JPtloo
测定精度：环境温度为23±5时：输出范围的±3％ ±1位
      环境温度为0±55时：输出范围的±0.7％ ±1位。但是B输入的0～399（0～799）以及PLII,WRe5-26输入的0~32在精度保证范围外
冷接点温度补偿误差：±1以内，但是，输入值为100~150±2以内 150～200 ±3以内
分辨率：0.1或者1(因使用的传感器输入范围不同而异)
采样周期：500ms
外部电阻的影响：约0.35μV/Ω
输入阻抗：1MΩ以上
传感器电流：约0.3mA
允许的输入导线电阻：10Ω以下
输入断线、短路时的动作：上限 下限

CT输入
输入点数：2点
电流检测器：CTL-12-S36-8,或者CTL-6-P-H
加热器电流测定值：使用CTL-12时:0.0~00.OA，使用CTL-6时:0.0~30.OA
测定精度：输入值的±5%以及2A中较大的一方的数值(电流检测器的精度除外)
采样周期：1秒

输出点数：2点(开集电极晶体管输出)
额定负载电压：DC5～24V(最大负载电压:DC30V以下)
最大负载电压：100mA(OFF时的漏电流:0.1mA以下)
ON时的最大压降：最大2.5V(通常1.OV)
控制的输出周期：30秒(1～100秒范围内可变)
