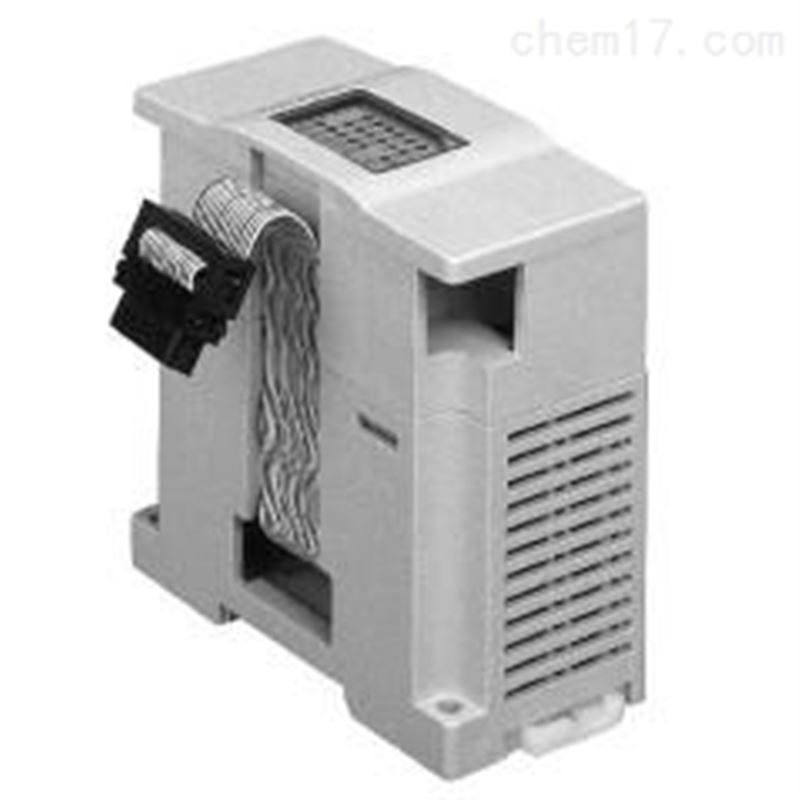

三菱PLC模块

1.三菱PLC模块FX2N-16LNK-M特点

  1) 最大支持到128点。
  2) 主站模块以及远程I/O单元可以用双绞电缆或者橡皮绝缘电缆进行连接。
  3) 整个系统中所有允许的扩展距离总长最大为200m，因为无需终端电阻，故所有电缆都可以分支。
  4) 即使其中的一个远程I/O单元出现故障，整个系统也不会出现冲撞。
  5) 通用设备、X(输入)和Y(输出)分配到每一个远程I/O单元上。这些设备由和通常意义上的I/O设备上相同的程序驱动。
  6) 远程I/O单元由A系列PLC共享。

2、三菱PLC模块FX2N-16LNK-M性能。
  被控制的I/O点的最大数目：每个主站模块有128点(16个远程单元每一个4个点)
  I/O点更新时间：近似5.4ms(不看作I/O点数)
  波特率：38400h/s
  同步方法：同时使用帧同步和位同步
  错误控制法：同时使用相邻相位相反转检测和奇偶性检测
  传输路径类型：总线型
  传输距离：扩展距离总长最长为200m
  最大被连接单元数：每个主站模块可以连接16个站
  被占用I/O点的编号：在16、32、64、96、128中进行选择
  外部供电电压：DC 21.6V~27.6V
  DC 24V电流：90mA
  DC 5V电流(内部):200mA
  适用控制器：FX1N、FX2N、FX2NC(需要FX2NC-CNV-IF)
  外形尺寸[mm]：43*87*90
  重量：0.3Kg
