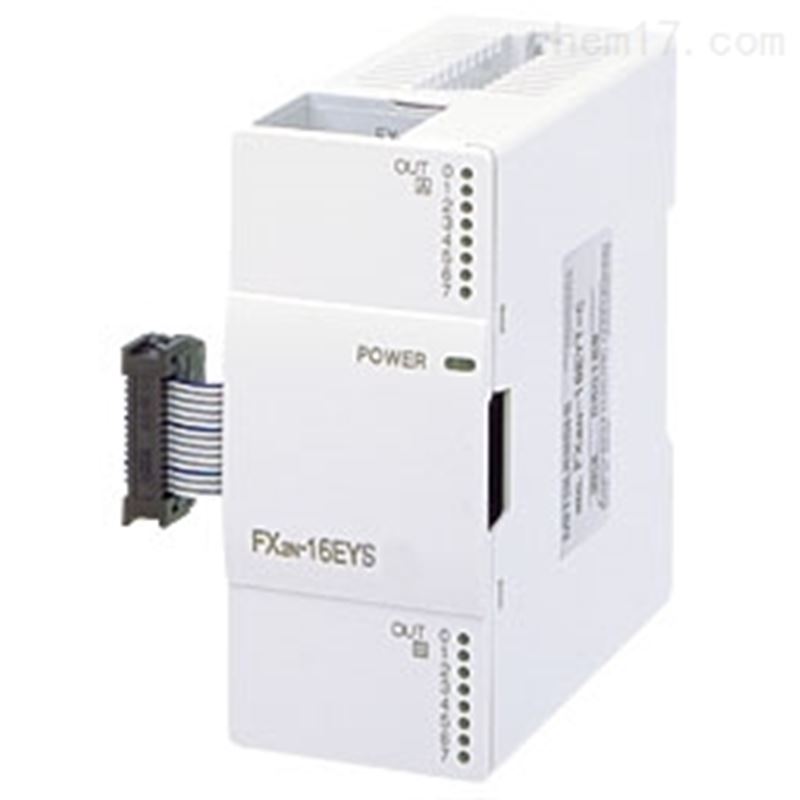

三菱PLC模块FX2N-16EYS是三菱PLC的输出扩展模块，它可用于FX1N，FX3G，FX2N，FX3U，FX1NC，FX3GC，FX2NC，FX3UC系列PLC；FX1NC，FX2NC连接时必须用FX2NC-CNV-IF，FX3GC，FX3UC连接时必须用FX2NC-CNV-IF或FX3UC-1PS-5V。

三菱PLC模块FX2N-16EYS产品介绍：
[FX2N-16EYS电源规格]
额定电压：DC24V(由基木单元、输出输出扩展单元供给)
重量：0.3KG

[FX2N-16EYS其它说明]
外包装颜色：芒塞尔色系0.08GY/7.64/0.81
扩展电缆已经安装在扩展模块一侧
附件:输出输出编号标签
DIN46277(宽35 mm)的DIN导轨或是直接安装

[FX2N-16EYS输出规格(晶闸管输出型)]
输出点数：16点
连接形式：纵型端子排(M3螺丝)
输出类型/形式：晶体管/漏型输出
输出信号电压：AC85～242V
输出回路隔离:光耦隔离
输出动作的显示:光耦驱动时面板上的LED灯亮
最大电阻负载:
   0.3A/1点;
   每个公共端的合计负载电流如下所示
       输出8点/公共端:0.8A以下
最大电感性负载:15VA/AC100V、30VA/AC200V
开路漏电流:1mA/AC100V、2mA/AC200V
最小负载：无
响应时间：1ms以下/1A(OFF-->ON),10ms以下/1A(ON-->OFF)

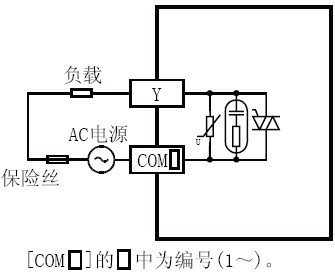

输出回路的结构：
