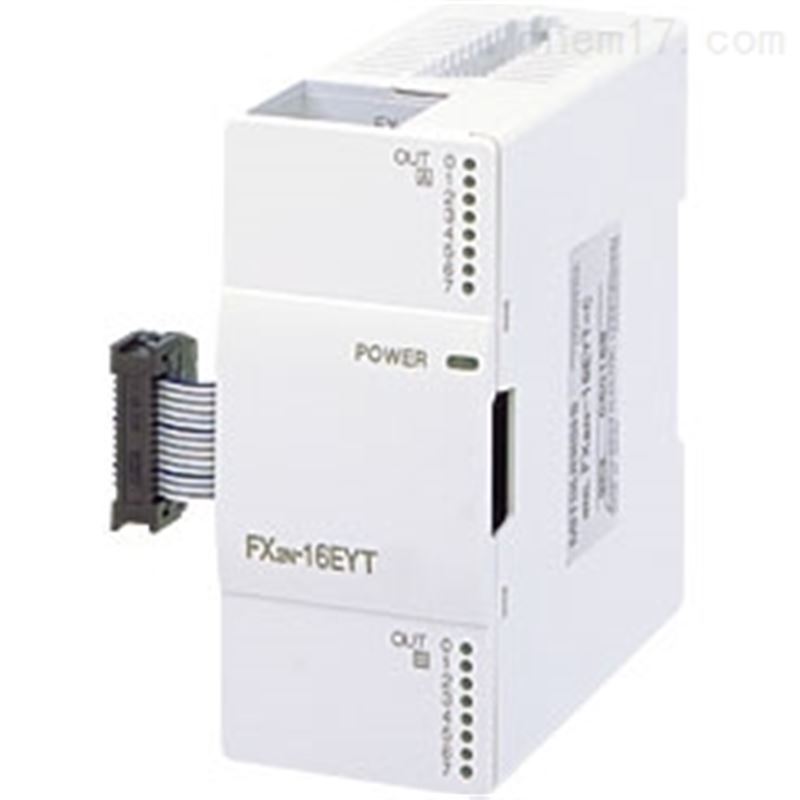

三菱PLC模块  FX2N-16EYT是三菱PLC的输出扩展模块，它可用于FX1N，FX3G，FX2N，FX3U，FX1NC，FX3GC，FX2NC，FX3UC系列PLC；FX1NC，FX2NC连接时必须用FX2NC-CNV-IF，FX3GC，FX3UC连接时必须用FX2NC-CNV-IF或FX3UC-1PS-5V。

三菱PLC模块FX2N-16EYT产品介绍：
   额定电压：DC24V(由基木单元、输出输出扩展单元供给)
  重量：0.3KG

[FX2N-16EYT其它说明]
外包装颜色：芒塞尔色系0.08GY/7.64/0.81
扩展电缆已经安装在扩展模块一侧
附件:输出输出编号标签
DIN46277(宽35 mm)的DIN导轨或是直接安装

[FX2N-16EYT输出规格(晶体管输出型)]
输出点数：16点
连接形式：纵型端子排(M3螺丝)
输出类型/形式：晶体管/漏型输出
输出信号电压：DC5～30V
输出回路隔离:光耦隔离
输出动作的显示:光耦驱动时面板上的LED灯亮
最大电阻负载:
   0.5A/1点;
   每个公共端的合计负载电流如下所示
       输出4点/公共端:0.8A以下
       输出8点/公共端:1.6A以下
最大电感性负载:12W/DC24V
开路漏电流:0.1mA/DC30V
最小负载：无
响应时间：0.2ms以下/200mA(DC24V时)
FX2N-16EYT输出回路的结构：

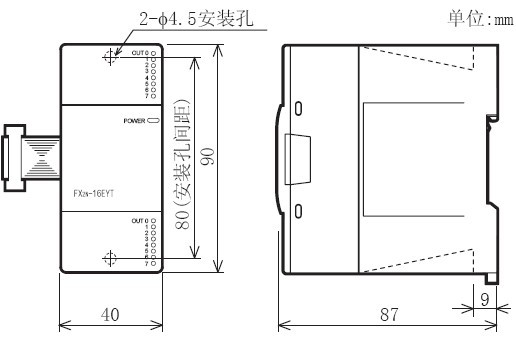

[FX2N-16EYT外形尺寸]
