三菱PLC模块

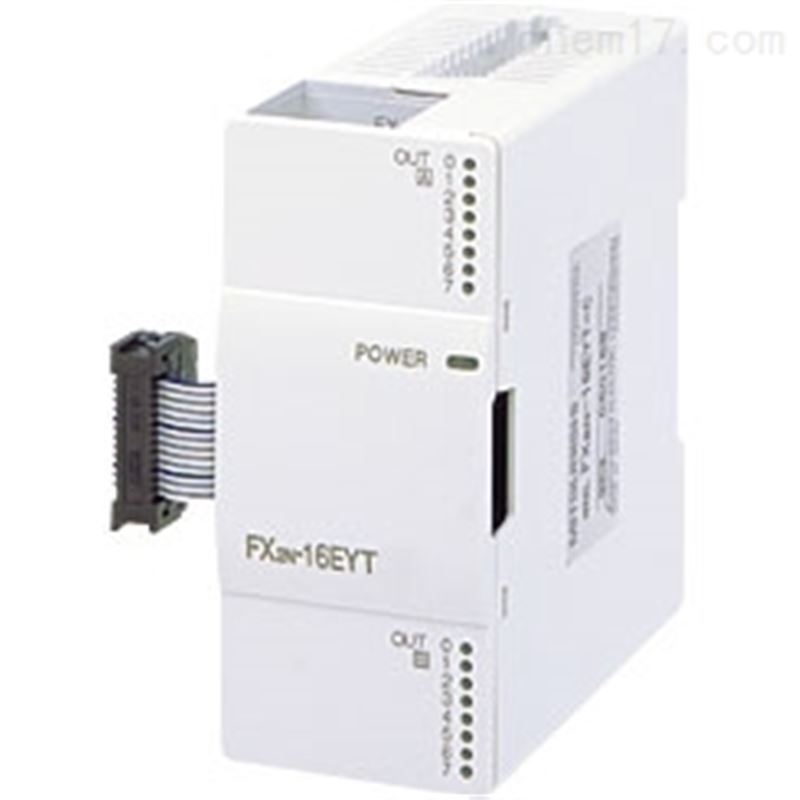

三菱PLC模块FX2N-16EYT-ESS/UL产品介绍：
        FX2N-16EYT-ESS/UL是三菱PLC的输出扩展模块，它可用于FX1N，FX3G，FX2N，FX3U，FX1NC，FX3GC，FX2NC，FX3UC系列PLC；FX1NC，FX2NC连接时必须用FX2NC-CNV-IF，FX3GC，FX3UC连接时必须用FX2NC-CNV-IF或FX3UC-1PS-5V；额定电压DC24V(由基木单元、输出输出扩展单元供给)

【三菱PLC模块 FX2N-16EYT-ESS/UL输出规格(晶体管输出型)】
输出点数：16点
连接形式：纵型端子排(M3螺丝)
输出类型/形式：晶体管/源型输出
输出信号电压：DC5～30V
输出回路隔离:光耦隔离
输出动作的显示:光耦驱动时面板上的LED灯亮
最大电阻负载:
   0.5A/1点;
   每个公共端的合计负载电流如下所示
       输出4点/公共端:0.8A以下
       输出8点/公共端:1.6A以下
最大电感性负载:12W/DC24V
开路漏电流:0.1mA/DC30V
最小负载：无
响应时间：0.2ms以下/200mA(DC24V时)
重量：0.3KG

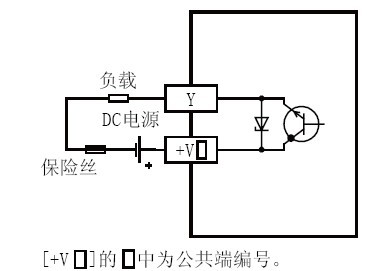

FX2N-16EYT-ESS/UL输出回路的结构：

【FX2N-16EYT-ESS/UL其它说明】
  外包装颜色：芒塞尔色系0.08GY/7.64/0.81
  扩展电缆已经安装在扩展模块一侧
  附件:输出输出编号标签
  DIN46277(宽35 mm)的DIN导轨或是直接安装

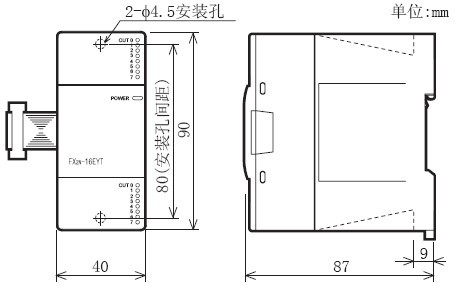

【FX2N-16EYT-ESS/UL外形尺寸】
