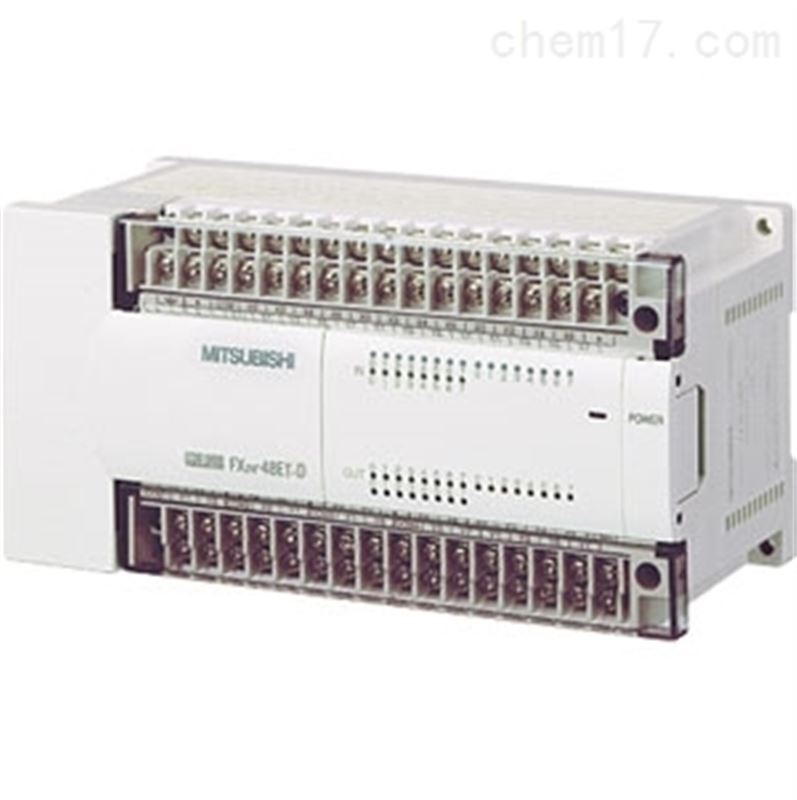

三菱PLC FX2N-48ET-D是三菱PLC 24点漏型(NPN)输入/24点晶体管漏型(NPN)输出
【FX2N-48ET-D电源规格】
 ◆ 额定电压：DC24V
 ◆ 电压允许范围：+20%，-30%
 ◆ 电源保险丝：250V 5A
 ◆ 消耗电量：30W

【FX2N-48ET-D输入规格】
 ◆ 输入点数：24点
 ◆ 输入连接方式：可拆卸端子块(M3螺丝)
 ◆ 输入形式：漏型
 ◆ 输入信号电压：DC24V +20%,-30%
 ◆ 输入电阻：4.3kΩ
 ◆ 输入信号电流：5mA/DC24V
 ◆ 输入ON电流敏感度：3.5mA以上
 ◆ 输入OFF电流敏感度：1.5mA以下
 ◆ 输入响应时间：约10ms
 ◆ 输入信号形式：漏型 无电圧接点输入或NPN晶体管开路集电极
 ◆ 输入回路绝缘：光电耦合器绝缘
 ◆ 输入表示动作：输入ON时面板LED灯亮

【FX2N-48ET-D输出规格】
 ◆ 输出点数：24点
 ◆ 输出连接方式：可拆卸端子块(M3螺丝)
 ◆ 输出类型：晶体管/漏型输出
 ◆ 外部电源：DC5V～30V
 ◆ 最大负荷电阻：0.5A/1点，输出4点/公用 0.8A以下，输出8点/公用 1.6A以下
 ◆ 开路漏电电流：0.1mA以下/DC30V
 ◆ ON电压：1.5V以下
 ◆ 响应时间：0.2ms以下
 ◆ 回路绝缘：光电耦合器绝缘
 ◆ 输出动作表示：光电耦合器驱动时面板上的LED灯亮
