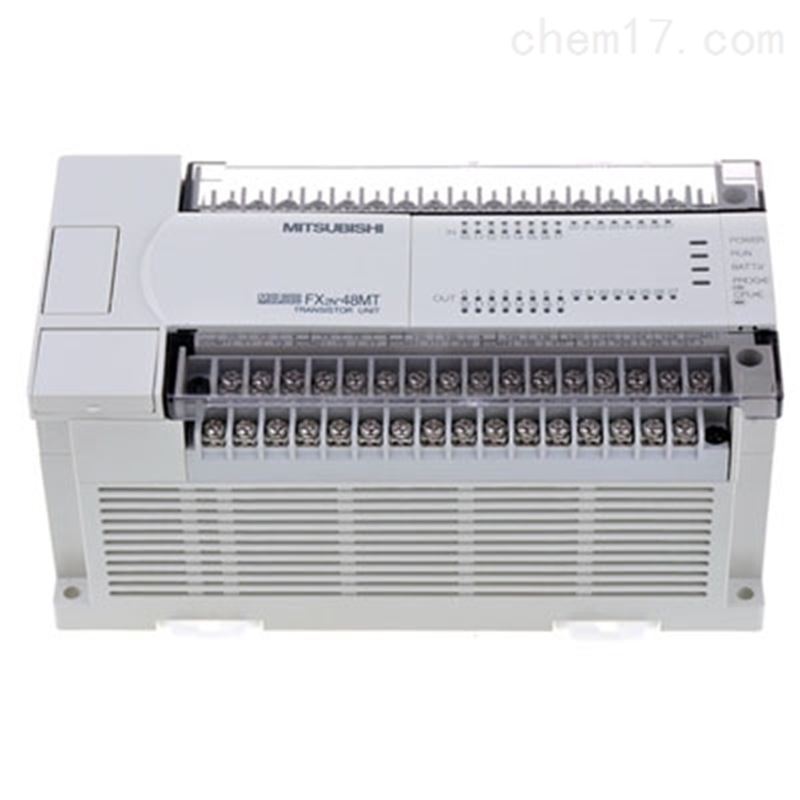

三菱PLC FX2N-48MT-001基本单元,内置24入/24出(晶体管),AC电源

FX2N PLC FX2N-48MT-001产品详细介绍如下所示：

【FX2N-48MT-001输入规格】
 ◆ 输入类型：AC电源DC输入
 ◆ 输入点数：24
 ◆ 输入信号电压:DC24V±10%*2
 ◆ 输入信号电流:7mA/DC24V (X010以后为5mA/DC24V)
 ◆ 输入ON电流:4.5mA以上(X010以后为3.5mA/DC24V)
 ◆ 输入OFF电流:1.5mA以下
 ◆ 输入响应时间:
    约10ms
    X000~X017内置数字滤波器。
    可在0~60ms范围内变更(X000, X001为MIN.20μS、X002~为MIN.50μS)
 ◆ 输入信号:触点输入或者NpN开集电极晶体管
 ◆ 回路绝缘：光耦隔离
 ◆ 输入动作的显示：输入ON时，LED亮灯

【FX2N-48MT-001输出规格】
 ◆ 输出类型：晶体管输出
 ◆ 输出点数：24
 ◆ 外部电源：DC5~30V
 ◆ 回路绝缘：光耦隔离
 ◆ 动作显示：光耦驱动时LED亮灯
 ◆ 最大负载：
    电阻负载：0.5A/1点 0.8A/4点 1.6A/8点(Y000、Y001为0.3A/1点)
    感性负载：12W/DC24V (Y000、Y001为7.2W/DC24V )
    灯负载：1.5W/DC24V (Y000、Y001为0.9W/DC24V)
 ◆ 开路漏电流：1mA/AC100V 2mA/AC200V
 ◆ 最小负载：0.1VA/DC30V
 ◆ 响应时间:
    OFF->ON:0.2ms以下(15μS(Y000, Y001时))
    ON->OFF:0.20ms以下(30μS(Y000, Y001时))

【FX2N-48MT-001电源规格】
 ◆ 电源类型：AC电源DC输入型
 ◆ 额定电压:AC100~240V
 ◆ 电压允许范围:AC85~264V
 ◆ 额定预率:50/60Hz
 ◆ 允许瞬停时间:
        l0ms以内的瞬时停电,可继续运行.
        电源电压为AC200V的系统时,可以通过用户程序,在10~l00ms之间更改。
 ◆ 电源保险丝：250V 5A 5Ф*20mm
 ◆ 消耗功率(VA):50
 ◆ 冲击电流:最大40A  5ms以下/AC100V,最大60A  5ms以下/AC200V
 ◆ 传感器电源(无扩展模块):DC24V 460MA以下

三菱PLC FX2N是三菱电机具有代表性的产品之一，它可选用16/32/48/64/80/128点的主机，可以采用最小8点的扩展模块进行扩展。可根据电源及输出形式，自由选择。程序容量：内置800步RAM(可输入注释)可使用存储盒，最大可扩充至16K步。
