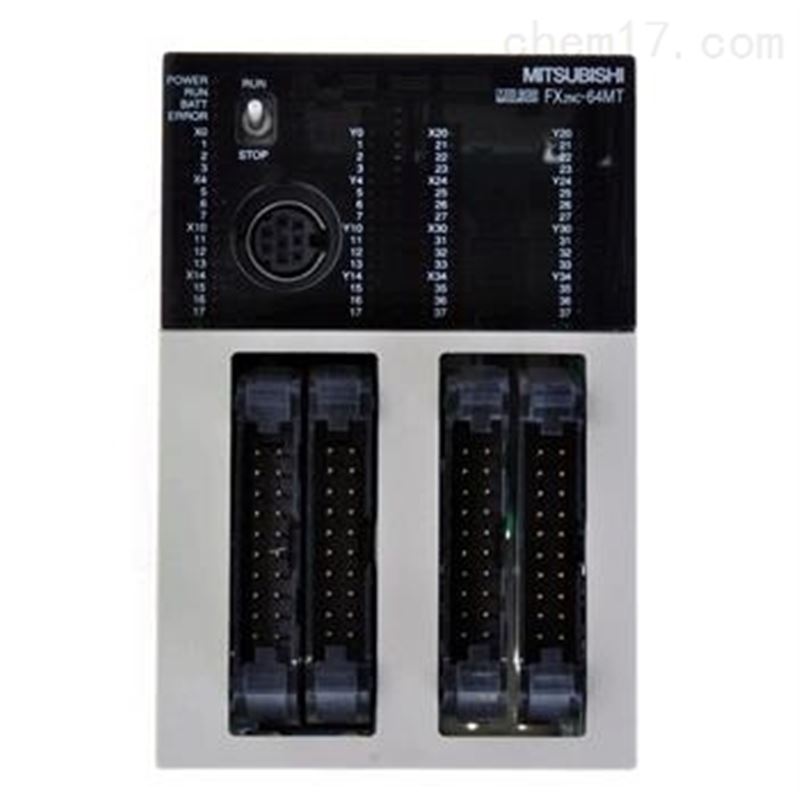

三菱PLC FX2NC-64MT参数说明：DC电源·DC输入类型、32点DC24V漏型/源型输入、32点晶体管源型输出

三菱PLC FX2NC-64MT/DSS产品规格说明：

1、电源规格
 [额定电压] DC24V
 [电压允许范围] DC24V -15%,+20%波动率(p-p)5%以内
 [允许瞬时停电时间] 5ms以下
 [电源保险丝] 250V 3.15A(3A)
 [冲击电流] 最大30A 0.5ms/DC24V
 [消耗功率] 11W
 [DC5V内部消耗电流] 560mA


2、输入规格
 [输入点数] 16点
 [输入连接形式] 连接器
 [输入类型] 漏型/源型
 [输入信号电压] DC24V -15%,+20%
 [输入电阻] X000~X007 3.3kΩ、X10及以上4.3kΩ
 [输入信号电流] X000~X007 7mA/DC24V、X10及以上5mA/DC24V
 [输入ON电流] X000~X007 4.5mA以上、X10及以上3.5mA以上
 [输入OFF电流] 1.5mA以下
 [输入响应时间] 约10ms
 [输入信号形式] 无电压触点输入NPN/PNP
 [输入回路绝缘] 光耦隔离


3、输出规格
 [输出点数] 32点
 [输出连接形式] 连接器
 [输出类型] 晶体管源型
 [外部电源] DC5~30V
 [最大负载]
   电阻负载：输出1点/公共端0.1A以下、输出8点/公共端0.8A以下(Y000~Y003是0.3A/输出1点)
   感性负载：2.4W/DC24V (Y000~Y003是7.2W/DC24V)
 [开路漏电流] 0.1mA/DC30V
 [输出ON电压] 1.5V
 [输入响应时间]
   OFF->ON：Y000~Y001为15μs以下、Y002以上为0.2ms以下
   ON->OFF：Y000~Y001为30μs以下、Y002以上为0.2ms以下
 [输入信号形式] 无电压触点输入NPN/PNP
 [输入回路绝缘] 光耦隔离


4、其它规格
 [内置高速计数器] 1相1计输入、1相2计输入、2相2计输入
 [内置定位功能] 独立2轴，最大频率20kHz
