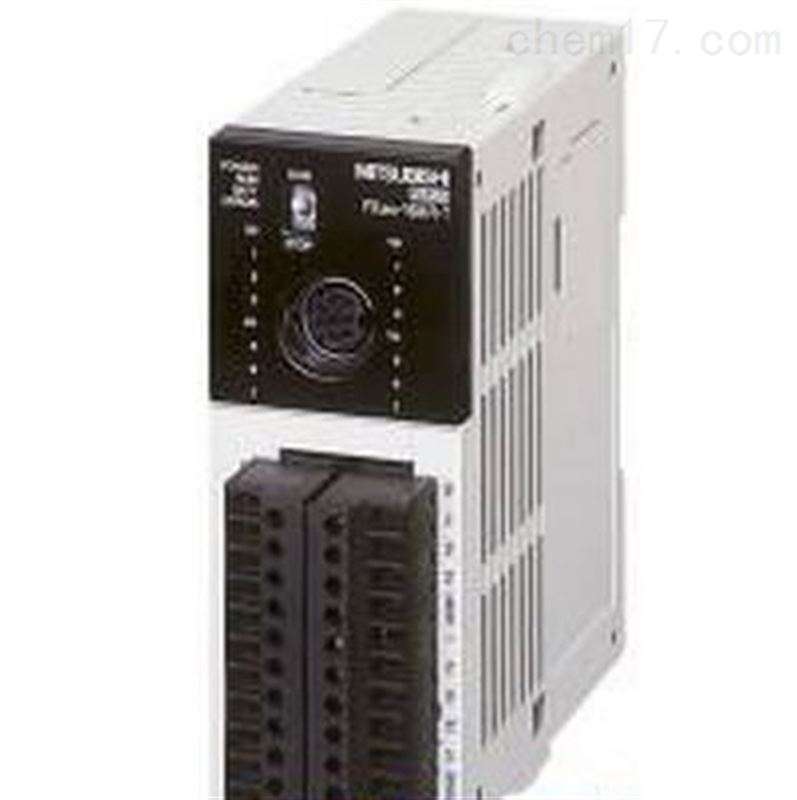

三菱PLC FX2NC-16MR-T-DS参数说明：基本单元,DC电源·DC输入型,输入8点DC24V漏/源,8点继电器输出

三菱PLC FX2NC-16MR-T-DS产品规格说明

 [输入点数] 8点
 [输入连接方式] 欧洲接线端子
 [输入形式] 漏/源型
 [输入信号电压] DC24V -15%,+20%
 [输入阻抗] 3.3KΩ
 [输入信号电流] 7mA/DC24V
 [ON输入感应电流] 4.5mA以上
 [OFF输入感应电流] 1.5mA以下
 [输入响应时间] 約10ms
 [输入信号形式] 无电压触点输入
   漏型输入时：NPN开集电极型晶体管
   源型输入时：PNP开集电极型晶体管
 [输入回路隔离] 光耦隔离
 [输入动作的显示] 光耦驱动时面板上的LED灯亮

 [输出点数] 8点
 [输出种类] 继电器输出
 [输出的连接方式] 欧洲接线端子
 [外部电源] AC250V DC30V以下
 [最大电阻负载] 输出1点/1个公共端2A以下、4A/COM端子1个
 [最大感性负载] 80VA
 [最小负载] DC5V 2mA
 [响应时间] 约10ms
 [回路隔离] 机械绝缘
 [输出动作的显示] 继电器线圈通电时LED灯亮
 [内置高速计数器功能] 1相1计数输入、1相2计数输入、2相2计数输入
 [外形尺寸H*W*D] 35*90*89mm

 [电源] 24V DC +20%，15%纹波电压(P-P)为5%或以下
 [最大允许瞬时停电时间] 5ms (5ms > PLC = RUN, 5ms < PLC = STOP)
 [保险丝(大小)额定值] 125V 2.5A
 [浪涌电流] 30A或更小 0.5ms/24V DC
 [功率消耗] 6W

 [DC5V内部供给电源] 600mA
