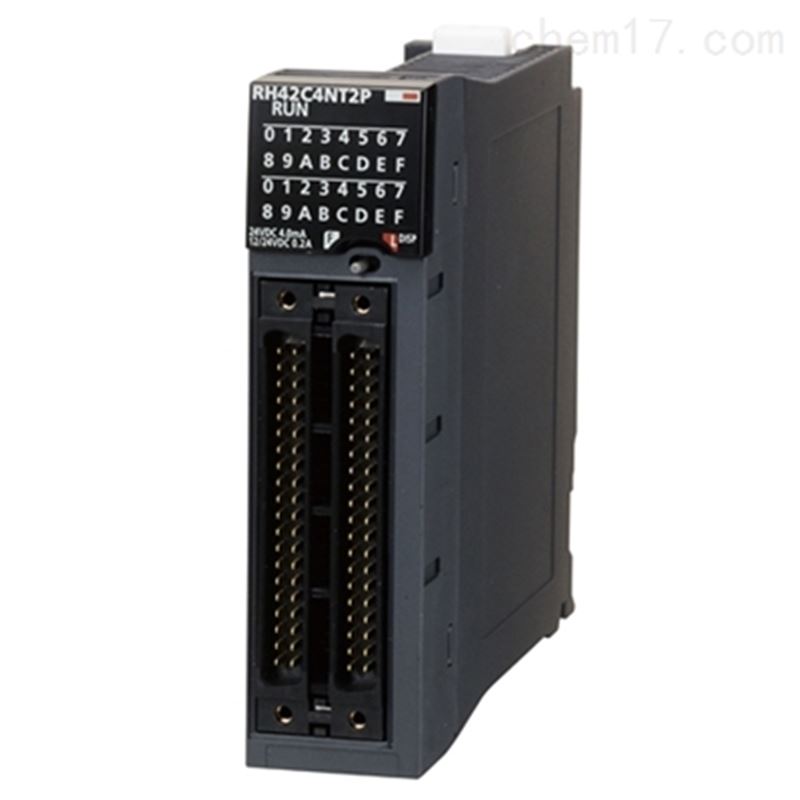

三菱iQ-R I/O混合模块

RH42C4NT2P三菱iQ-R I/O混合模块是三菱iQ-R系列输入/输出模块即I/O混合模块，RH42C4NT2P是DC输入32点，32点晶体管输出，RY42PT1P属于晶体管源型输出模块，32点输出。

RH42C4NT2P型DC输入晶体管输出混合模块(漏型)

三菱iQ-R I/O混合模块RH42C4NT2P产品的规格详细介绍
【RH42C4NT2P输入规格】
  ◆ 输入点数：32点
  ◆ 额定输入电压：DC24V(脉动率5%以内)(允许电压范围DC20.4~28.8V)
  ◆ 额定输入电流：4.0mA TYP.(DC24V时)
  ◆ ON电压/ON电流：19V以上/3mA以上
  ◆ OFF电压/OFF电流：6V以下/1.0mA以下
  ◆ 输入电阻：5.3kΩ
  ◆ 响应时间

  ◆ 公共端方式：32点1公共端(公共端子)1B01、1B02
  ◆ 中断功能：有(CPU模块的参数设置)

【RH42C4NT2P输出规格】
  ◆ 输出点数：32点
  ◆ 额定负载电压：DC12/24V(允许电压范围 DC10.2~28.8V)
  ◆ 最大负载电流：0.2A/1点，2A/1公共端
  ◆ 最大冲击电流：有过负载保护功能的电流限制
  ◆ OFF时漏电流：0.1mA以下
  ◆ ON时最大电压降：DC0.2V(TYP.) 0.2A,DC0.3V(MAX.) 0.2A
  ◆ 响应时间
     OFF->ON 0.5ms以下
     ON->OFF 1ms以下(额定负载，电阻负载)
  ◆ 电涌抑制器：齐纳二极管
  ◆ 保险丝：无
  ◆ 外部供应电源
     电压：DC12V/24V(脉动率5%以内)(允许电压范围DC10.2V~28.8V)
     电流：16mA(DC24V时)
  ◆ 公共端方式：32点1公共端(公共端子) 2A01、2A02
  ◆ 保护功能
     过载保护功能：过电流检测、过载保护时限制电流1~3A/1点以1点单位动作
     过热保护功能：以1点单位动作

【RH42C4NT2P通用规格】
  ◆ 绝缘耐压：AC1400Vrms 1分钟之间
  ◆ 绝缘电阻：通过绝缘电阻计10MΩ以上
  ◆ 抗噪强度：模拟器噪声1500VP-P、嗓声宽度1μs、通过嗓声频率25~60Hz的嗓声模拟器
  ◆ 保护等级：IP2X
  ◆ 输入输出占用点数：32点(I/O分配：输入输出32点)
  ◆ 外线连接方式：40针连接器
  ◆ DC5V内部消耗电流：220mA(TYP.全点ON)
  ◆ 重量：0.13kg

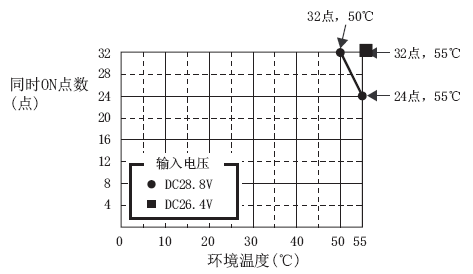

RH42C4NT2P输入电路降额曲线图
