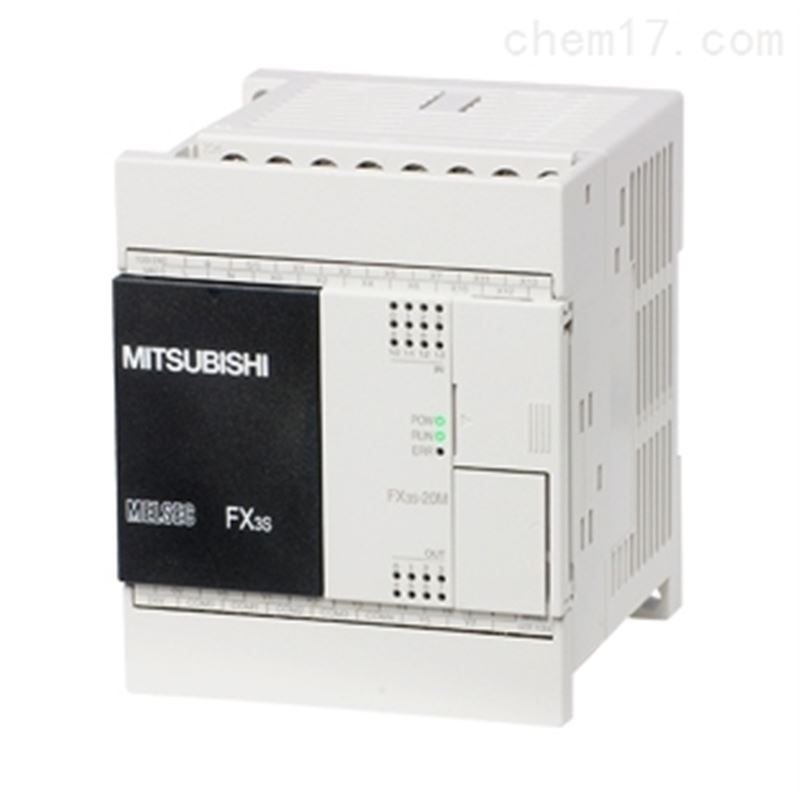

三菱PLCFX3S-30MR/ES-2AD参数说明：16入/14出(继电器),2点模拟量电压输入,AC电源

三菱PLC FX3S-30MR/ES-2AD产品详细说明
【FX3S-30MR/ES-2AD电源规格】
◆ 电源电压：AC100~240V
◆ 电源电压允许范围：AC85~264V
◆ 额定频率：50/60Hz
◆ 允许瞬时停电时间：对l0ms以下的瞬时停电会继续运行
◆ 电源保险丝：250V 1A
◆ 冲击电流：最大15A 5ms以下/AC100V,最大28A 5ms以下/AC200V
◆ 消耗功率：21W
◆ DC24V供给电源：400mA
【FX3S-30MR/ES-2AD输入规格】
◆ 输入形式：漏/源型
◆ 输入的连接方式：固定式端子(M3螺丝)
◆ 输入点数：16点
◆ 输入信号电压:AC电源型：DC24V +10%  DC电源型：DC20.4V~26.4V
◆ 输入电阻：3.3KΩ(X010以后是4.3KΩ)
◆ 输入信号电流:7mA/DC24V(X010以后，5mA/DC24V)
◆ 输入ON电流:4.5mA以上(X010以后，3.5mA/DC24V)
◆ 输入OFF电流:1.5mA以下
◆ 输入响应时间:约10ms
◆ 输入信号形式:
    漏型：无电压触点输入或是NPN开电极管输入
    源型：无电压触点输入或是PNP开电极管输入
◆ 回路绝缘：光耦绝缘
◆ 输入动作表示：输入ON时LED灯亮
◆ AC电源型输入回路的结构
   漏型输入接线              源型输入接线

【FX3S-30MR/ES-2AD输出规格】
◆ 输出类型:继电器
◆ 输出点数:14点
◆ 输出的连接方式：固定式端子(M3螺丝)
◆ 外部电源:DC30V以下、AC240V以下(不符合CE、UL、cUL规格时为AC250V以下)
◆ 最大电阻负载:2A/1点
◆ 最大感性负载:80VA(符合U、cUL规格时为AC120V, 240V)
◆ 最小负载：DC5V 2mA
◆ 响应时间:约10ms
◆ 回路绝缘:机械隔离
◆ 动作表示:继电器通电时面板上的LED灯亮

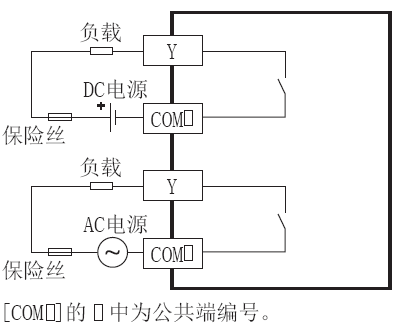

◆ 输出回路的结构图


FX3S-30MR/ES-2AD内置模拟量输入功能
 基本单元中内置有2点模拟量电压输入功能。
内置模拟量输入规格说明：
 通道数：2点
 模拟量愉入范围：DC:0V~10V(输入电阻115.7kΩ)
 最大绝对输入：-0.5V、+15V
 数字量输出：10位二进
 软元件分配：
   D8270(保存通道1的数字值)
   D8271(保存通道2的数字值)
 分辨率：l0mV(l0V/1000)
 综合精度：
   环境温度25±5℃时，针对满量程l0V±1.0%(±100mV)；
   环境温度0~55℃时，针对满量程10V12.0%(1200mV)。
 A/D转换时间：180μs(每个运算周期更新数据)
 绝缘方式：可编程控制器之间，各CH间不隔离
 输入输出占用点数：0点(与可编程控制器的最大输入输出点无关)
