品牌 | 其他品牌 | 供货周期 | 一周 |
---|---|---|---|
应用领域 | 环保,化工,电子,电气 |

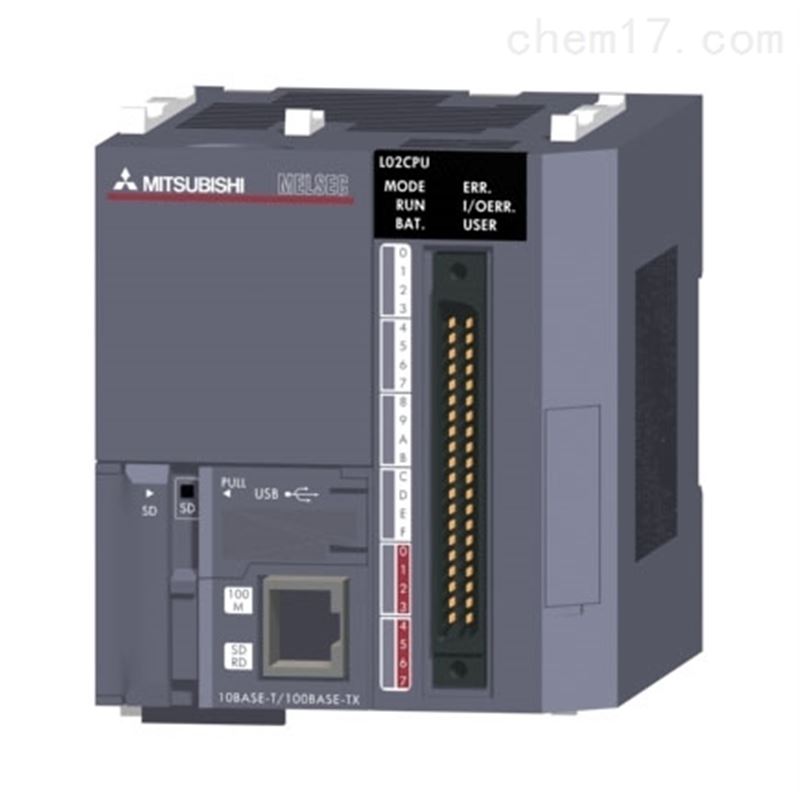

三菱CPU三菱L系列L02CPU简介:
输入输出点数:1024点
输入输出扩展:8192点
程序容量:20 K
基本命令处理速度(LD X 0 ):40
程序存储容量:80 K
周边设备连接接口:USB,以太网
内置I / O:同步输出
SD记忆卡I / F:有
三菱CPU三菱L系列L02CPU特点:
单元之间的直接连接:
机体侧面装备的机体互相比连接器,直接可以接。因此,最小限度的空间系统的扩张。
内置功能系统的成本减少:
通用输入功能
·中断输入功能
·脉冲接球机能
通用输出功能
·定位功能
和高速计数器功能
·以太网功能
显示单元操作性提高:
显示单元安装一吹,电脑,不使用下面的操作会。
·设备的值的确认和变更的布线的检查
·时钟数据的表示设定
·智能功能单元的设定值的确认和变更
·错误信息和错误的详细信息的确认
SD存储卡对应
SD存储卡插槽配备有标准。
SD存储卡通过使用,以下功能可以使用。
数据采集功能
·SD记忆卡的引导驾驶
·SD记忆卡的数据备份
备份数据恢复
CPU单元以太网直接连接可能:
在电脑的标准接口的以太网通信接口和可以使用。
编程工具和GOT等多台机器可以连接。
分支单元及增设单元系统的扩张可能比:
分支单元及增设单元使用最大40单元安装使用。
三菱L系列L02CPU其它性能说明:
周辺设备连接端口 | USB,以太网 | |||
内存卡接口 | 有(SD存储卡) | |||
处理速度 | 顺序命令 | LD X 0 | 为40 | |
MOV D 0 D1 | 为80 | |||
等速扫描 | 0.5~2000 ms(0.5 ms单位设定可) | |||
程序容量 | 20 K阶段(80 K字节) | |||
内存容量 | 程序存储器(驱动器0) | 80 K字节 | ||
内存卡(2))(ROM驱动器 | 安装SD / SDHC卡容量内存 | |||
标准闪存(驱动器3) | 128KB | |||
标准(ROM驱动器4) | 512 K字节 | |||
最大容纳文件数量 | 程序存储器 | 64根 | ||
内存卡(ROM) | SD | 文件夹:最大511本路线 | ||
子目录:最大65533书 | ||||
SDHC | 文件夹:最大65534本路线 | |||
子目录:最大65533书 | ||||
标准闪存 | 4本书 | |||
标准ROM | 128书 | |||
智能功能单元参数设定数最大 | 初期设定 | 2048个 | ||
恢复精神 | 1024个 | |||
程序存储器的写入次数 | 最大10万次 | |||
标准ROM写入次数 | 最大10万次 | |||
输入输出设备分数 | 8192点(X / Y 0~1 FFF) | |||
输入输出分数 | 1024点(X / Y 0~3 FF) | |||
链接直接设备 | 直接存取连接设备的设备 | |||
闩锁(停电保持)范围 | L 0~8191(默认8192点) | |||
[ B,F,V,T,ST,C,D,W,R关于范围设定可能]插销 | ||||
容许瞬间停滞的时间 | 根据电源单元 | |||
DC5V内部消费电流 | CPU | 显示单元。 | 1.00 A | |
没有显示单元 | 0.94 A | |||
END结果盖(附属) | 0.04 A | |||
外形尺寸 | CPU | H | 90毫米 | |
W | 70毫米 | |||
D | 95毫米 | |||
END结果盖(附属) | H | 90毫米 | ||
W | 13毫米 | |||
D | 95毫米 | |||
质量 | CPU | 显示单元。 | 0.39公斤 | |
没有显示单元 | 0.37公斤 | |||
END结果盖(附属) | 0.06公斤 | |||
■内置以太网功能部 | ||||
传输规格 | 数据传输速度 | 100 / 10 Mbps | ||
通信方式 | 全双工/半双工 | |||
传输方法 | 基频 | |||
枢纽和节点最长距离 | 100米 | |||
最大数/连接节点 | 10 BASE - T | 级联连接最大4段 | ||
100 BASE - TX | 级联连接最大2段 | |||
连接数 | 套筒通信,MELSOFT连接,MC协议的共计16个 | |||
用1个FTP | ||||
■内置I / O功能部 | ||||
高速输入 | 24V输入 | 额定输入电压 | DC 24V(+ 20 / - 15 %,脉动率5%以内) | |
额定输入电流 | 6.0毫安TYP(DC 24V点) | |||
ON / ON电流电压 | 19 V以上/五毫安以上 | |||
折扣电压/ OFF电流 | 8 V以下/ 1.5毫安以下 | |||
输入电阻 | 3.8 kΩ | |||
响应时间 | 10μs以下 | |||
英方式 | 独立英 | |||
差动输入 | EIA规格RS - 422 - A差动形线驱动器水平 | |||
(调幅26 LS 31(日本德州仪器株式会社制)相当) | ||||
标准输入 | 24V输入 | 额定输入电压 | DC 24V(+ 20 / - 15 %,脉动率5%以内) | |
额定输入电流 | 4.1毫安TYP(DC 24V点) | |||
ON / ON电流电压 | 19 V以上/ 3.5毫安以上 | |||
折扣电压/ OFF电流 | 8 V以下/ 1.0毫安以下 | |||
输入电阻 | 5.6 kΩ | |||
响应时间 | 100μs以下 | |||
英方式 | 10点一英 | |||
输出 | 额定负载电压 | DC 5~24 V | ||
最大负荷电流 | 0.1 A /点 | |||
ON时最大电压降 | 0.2 V(TYP设置 | |||
OFF时泄漏电流 | 0.1毫安以下 | |||
响应时间 | 1μs以下 | |||
英方式 | 8点一英(散热器类型) | |||
使用周囲温度 | 0 ~ 55℃ | |||
周囲保存温度 |
| |||
使用周囲湿度 | 5~95% RH,结露的事 | |||
保存周囲湿度 | 5~95% RH,结露的事 | |||
耐振动 | JIS B 3502,IEC适合61131 - 2 | 断断续续的振动的场合 | 周波数:5~8.4 Hz,片振幅:3.5毫米 | |
周波数:8.4~150 Hz,定加速度:9.8米/秒2 | ||||
扫描次数:X,Y,Z各个方向10次 | ||||
连续振动的场合 | 周波数:5~8.4 Hz,片振幅:1.75毫米 | |||
周波数:8.4~150 Hz,定加速度:4.9米/秒2 | ||||
耐冲击 | JIS B 3502,IEC适合61131 - 2 | |||
(147米/秒2我XYZ 3方向各3次) | ||||
使用气氛 | 腐蚀性气体的事。 | |||
使用海拔 | 2000米以下 | |||
设置场所 | 控制盘内 | |||
过度电压类别 | Ⅱ以下 | |||
污染度 | 2以下 | |||
装置班 | Class I |
