三菱PLC输出模块

LY40PT5P三菱PLC输出模块参数说明：晶体管输出16点、DC12~24V 0.5A/1点，5A/1公共端、响应时间1ms、源型、16点1公共端、18点端子台

三菱PLC输出模块LY40PT5P产品规格说明：

  输出点数：16点
  额定负载电压：DC10.2V~28.8V
  最大负载电流：0.5A/1 点，5A/1公共端
  最大浪涌电流：有过负载保护功能的电流限制
  OFF时泄源电流：0.1mA以下
  ON时最大电压降：DC0.2V(TYP.) 0.5A，DC0.3V(MAX.)0.5A
  响应时间：OFF→ON：0.5ms以下、ON→OFF：1ms以下( 额定负载，电阻负载)
  浪涌抑制器：齐纳二极管
  保险丝：无
  外部供应电源：
     电压：DC10.2V~28.8V(脉动率5%以内)
     电流：17mA(DC24V时)
  绝缘耐压：AC560Vrms/3循环(标高2000m)
  绝缘电阻：由绝缘电阻计10MΩ以上
  噪声耐量：
     模拟器噪声500Vp-p，噪声宽度1μs
     通过噪声频率25~60Hz的噪声模拟器
  保护等级：IP2X
  公共端方式：16点1公共端(公共端端子:TB17)
  输出输出占用点数：16点(I/O分配:输出16点)
  保护功能：
     过负载保护功能：过电流检测1.5A/1点,以1点为单位动作
     过热保护功能：以1点为单位动作
  外线连接方式：18点螺栓端子排(M3*6螺栓)
  DC5V内部消耗电流：100mA(TYP.全点ON)
  LY40PT5P外形尺寸：90(H)*28.5(W)*117(D)mm
  重量：0.15kg

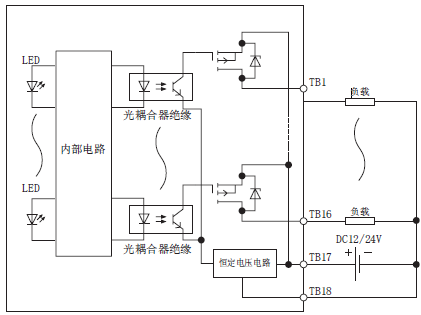

  LY40PT5P电路结构：

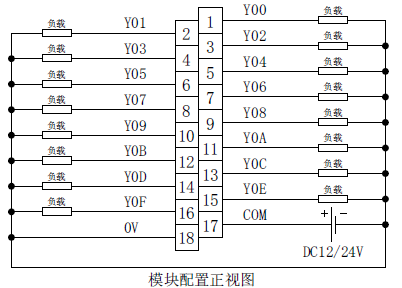

  LY40PT5P端子连接图：
