三菱PLC输出模块

LY41PT1P三菱PLC输出模块参数说明：晶体管输出32点、DC12~24V 0.1A/1点，2A/1公共端、响应时间1ms、源型、32点1公共端、40针连接器

三菱PLC输出模块LY41PT1P产品规格说明：

  输出点数：32点
  额定负载电压：DC10.2V~28.8V
  最大负载电流：0.1A/1 点，2A/1公共端
  最大浪涌电流：有过负载保护功能的电流限制
  OFF时泄源电流：0.1mA以下
  ON时最大电压降：DC0.1V(TYP.) 0.1A，DC0.2V(MAX.)0.2A
  响应时间：OFF→ON：0.5ms以下、ON→OFF：1ms以下( 额定负载，电阻负载)
  浪涌抑制器：齐纳二极管
  保险丝：无
  外部供应电源：
     电压：DC10.2V~28.8V(脉动率5%以内)
     电流：20mA(DC24V时)
  绝缘耐压：AC560Vrms/3循环(标高2000m)
  绝缘电阻：由绝缘电阻计10MΩ以上
  噪声耐量：
     模拟器噪声500Vp-p，噪声宽度1μs
     通过噪声频率25~60Hz的噪声模拟器
  保护等级：IP2X
  公共端方式：32点1公共端(公共端端子:B01、B02)
  输出输出占用点数：32点(I/O分配:输出32点)
  保护功能：
     过负载保护功能：过负载保护时限制电流1~3A/1点,以1点为单位动作
     过热保护功能：以2点为单位动作
  外线连接方式：40 针连接器
  DC5V内部消耗电流：140mA(TYP.全点ON)
  LY41PT1P外形尺寸：90(H)*28.5(W)*117(D)mm
  重量：0.11kg

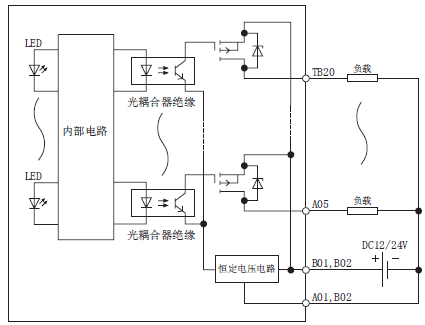

  LY41PT1P电路结构：

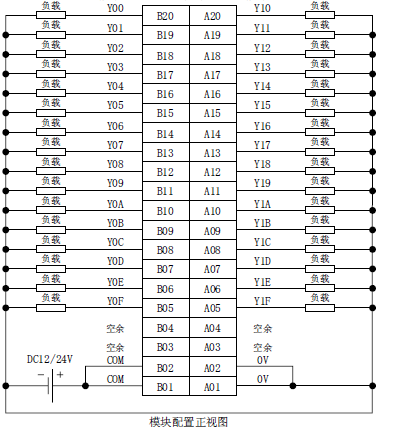

  LY41PT1P端子连接图：
