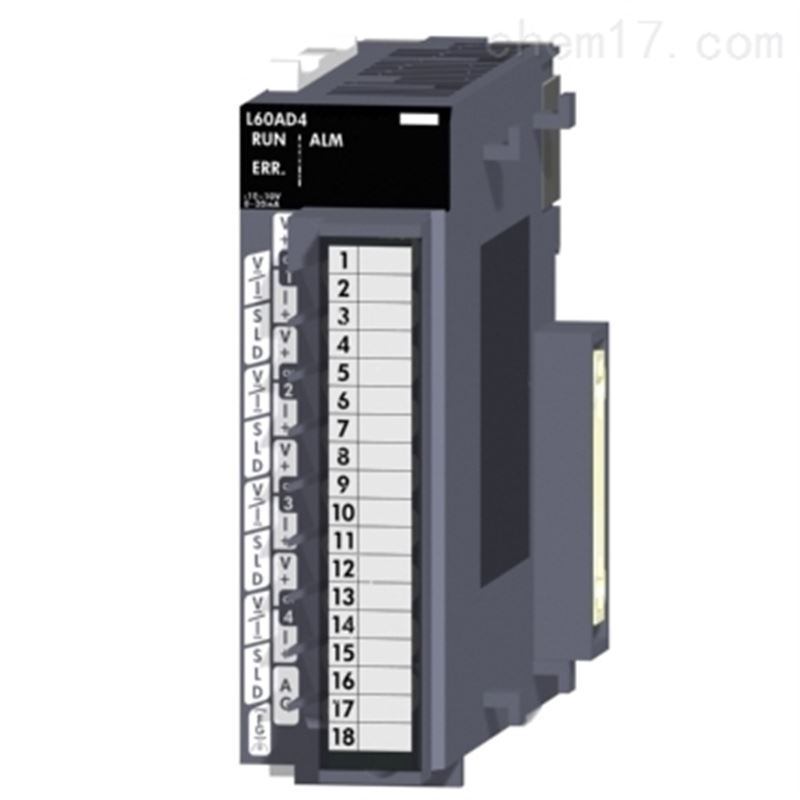

三菱L系列模拟量输入模块

L60AD4-CM三菱L系列模拟量输入模块参数说明：4通道，输入DC-10~10V/DC0~20mA,数字输出0~20000/-20000~20000,转换速度20μs/通道，18点端子台
三菱L系列模拟量输入模块L60AD4产品规格说明
 [模拟输入点数] 4 点(4 通道)
 [模拟输入] 电压DC -10~10V(输入电阻值1MΩ)、电流DC0~20mA(输入电阻值250Ω)
 [数字输出] -20480~20479(使用标度功能时-32768~32767)
 [输入输出特性、分辨率]
  ┌─────────┬──────┬─────┐
  │模拟输入范围      │数字输出值  │分辨率    │
  ├──┬──────┼──────┼─────┤
  │电压│0~l0V       │0~20000     │500μV    │
  │    ├──────┤            ├─────┤
  │    │0~5V        │            │250μV    │
  │    ├──────┤            ├─────┤
  │    │1~5V        │            │200μV    │
  │    ├──────┼──────┼─────┤
  │    │-10~10W     │-20000~20000│500μV    │
  │    ├──────┤            ├─────┤
  │    │用户范围设置│            │307μV*1  │
  ├──┼──────┼──────┼─────┤
  │电流│0~20mA      │0~20000     │1000nA    │
  │    ├──────┤            ├─────┤
  │    │4~20mA      │            │800nA     │
  │    ├──────┼──────┼─────┤
  │    │用户范围设置│-20000~20000│1230nA*1  │
  └──┴──────┴──────┴─────┘
 [精度(相对于数字输出值的最大值的精度)*2]
   环境温度25±5 ℃：±0.1%(±20digit) 以内
   环境温度0~55 ℃：±0.2%(±40digit) 以内
 [转换速度*3] 高速 20μs/通道、中速  80μs/通道、低速  1ms/通道
 [绝对最大输入] 电压 ±15V，电流 30mA*4
 [偏置·增益设置次数] 最多50000 次
 [绝缘方式] 输入输出端子与可编程控制器电源之间光电耦合器绝缘、输入通道之间非绝缘
 [绝缘耐压] 输入输出端子与可编程控制器电源之间: AC500Vrms　1 分钟之间
 [绝缘电阻] 输入输出端子与可编程控制器电源之间: DC500V　10MΩ以上
 [输入输出占用点数] 16 点(I/O 分配: 智能16 点)
 [连接端子] 18 点端子排
 [适用电线尺寸] 0.3~0.75mm2
 [适用压装端子] R1.25-3( 不能使用带套管压装端子)
 [内部消耗电流(5VDC)] 0.52A
 [重量] 0.19kg


===========================备注===============================
*1 是用户范围设置中最大的分辨率。
*2 受到噪声影响的情况下除外。
*3 默认值为80μs/通道。
*4 是不会损坏模块内部电阻的瞬时电流值。静态施加的情况下最大输入电流值为24mA。
