三菱L系列PLC模拟量模块

L60TCRT4-CM三菱L系列PLC模拟量模块参数说明：4通道(标准控制)/2通道(加热、冷却控制)铂金测温电阻(Pt100,JPt100)采样周期:250ms/4通道、500ms/4通道,8点端子台,各通道间绝缘

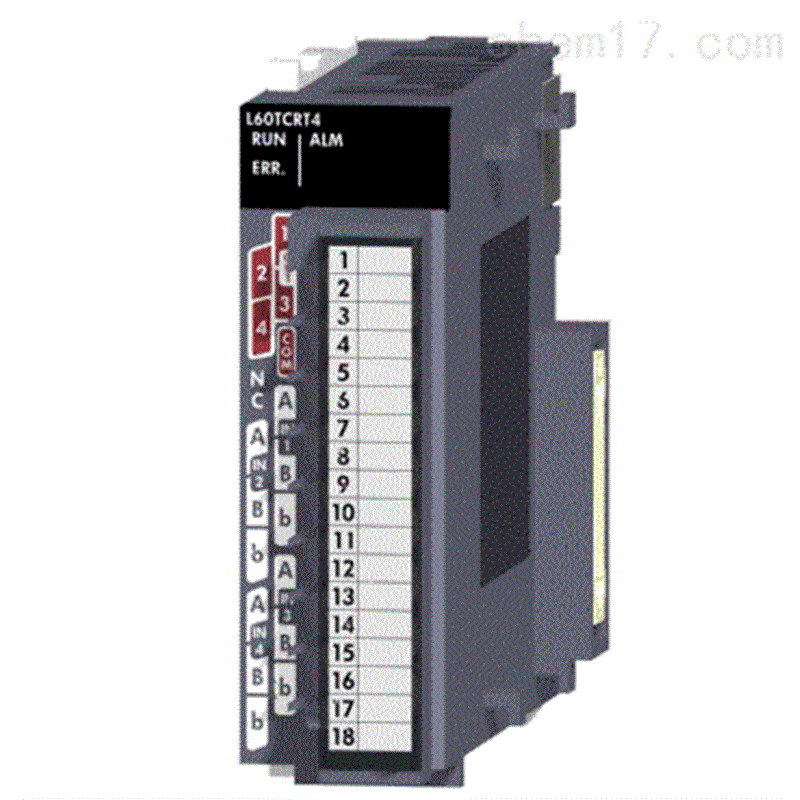

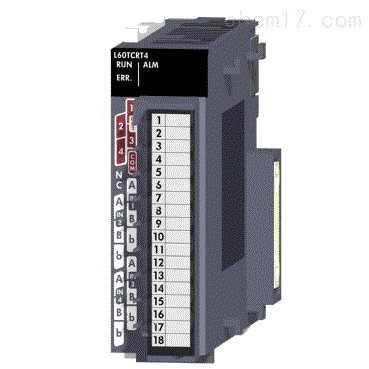

三菱L系列PLC模拟量模块L60TCRT4-CM产品规格说明
 [控制输出] 晶体管输出
 [温度输入点数] 4 通道/模块

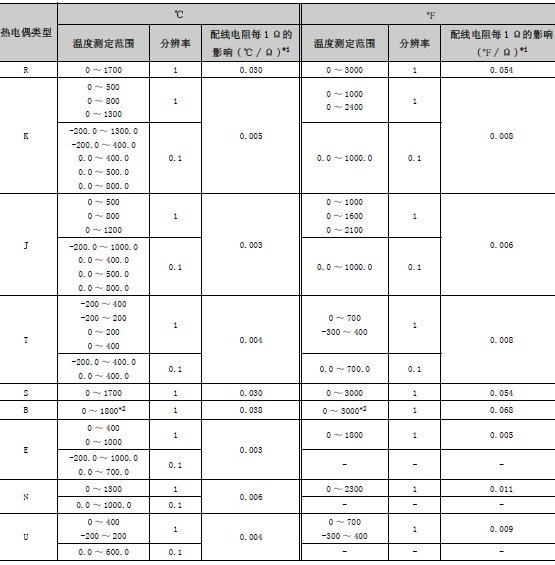

 [可使用的温度传感器的类型、温度测定范围、分辨率及配线电阻每1Ω的影响]

 [精度*1]
   指示精度：环境温度为25℃±5℃时满刻度*(±0.3%)、环境温度为0℃±55℃时满刻度*(±0.7%)
 [采样周期] 250ms/4 通道、500ms/4 通道
 [控制输出周期] 0.5s~100.0s
 [输入阻抗] 1MΩ
 [输入滤波器] 0s~100s(0: 输入滤波器OFF)
 [传感器补偿值设置] -50.00%~50.00%
 [传感器输入断线时的动作] 超上限处理
 [温度控制方式] PID ON/OFF 脉冲或2 位置控制
 [PID 常数范围]
   PID 常数设置: 可通过自动调谐进行设置
   比例带(P): 0.0%~1000.0%(0: 2位置控制)
   积分时间(I): 0s~3600s(P 控制、PD控制的情况下设置为0)
   微分时间(D): 0s~3600s(P 控制、PI控制的情况下设置为0)
 [目标值(SV)设置范围] 所使用热电偶/铂金测温电阻体中设置的温度范围内
 [静区设置范围] 0.1%~10.0%
 [晶体管输出]
   输出信号:  ON/OFF 脉冲
   额定负载电压: DC10V~30V
   最大负载电流: 0.1A/1点　0.4A/公共端
   最大冲击电流: 0.4A 10ms
   OFF 时漏电流: 0.1mA 以下
   ON 时最大电圧降:  DC1.0V(TYP) 0.1A DC2.5V(MAX) 0.1A
   响应时间:  OFF->ON 2ms以下、ON->OFF 2ms以下
 [非易失性存储器访问次数] 最多10的12次方
 [绝缘方式] 输入端子与可编程控制器电源之间变压器绝缘、输入通道之间变压器绝缘
 [绝缘耐压] 输入端子与可编程控制器电源之间AC500V 1分钟、输入通道之间AC500V 1分钟
 [绝缘电阻] 输入端子与可编程控制器电源之间DC500V 20MΩ以上、输入通道之间DC500V 20MΩ以上
 [输入输出占用点数] 16点(I/O分配: 智能16点)
 [模块占用数] 1
 [连接端子] 18点端子排
 [适用电线尺寸] 0.3mm2~0.75mm2
 [适用压装端子] R1.25-3( 不能使用带套管压装端子)
 [内部消耗电流] 0.31A
 [外形尺寸H*W*D] 90*28.5*117mm
 [重量] 0.18kg
