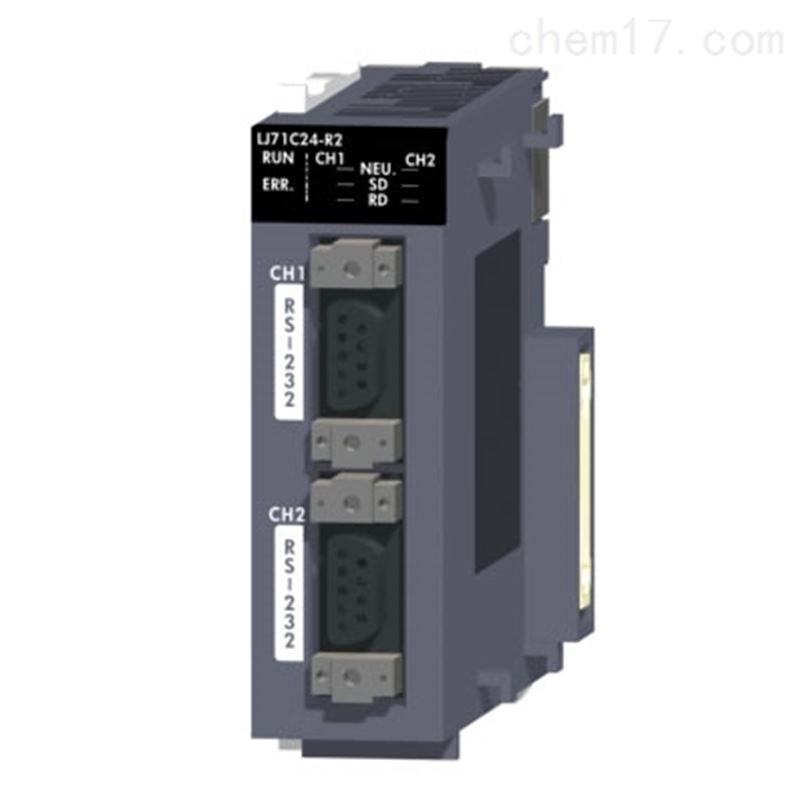

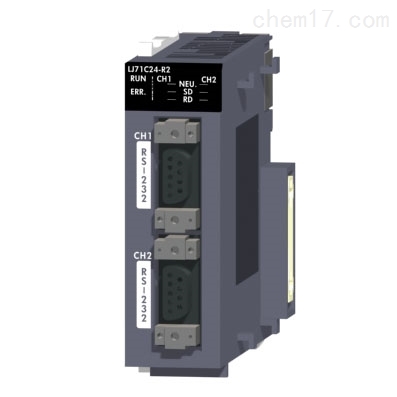

三菱PLC RS-232接口模块

LJ71C24-R2三菱PLC RS-232接口模块参数说明：RS-232 2通道、传送速度2通道合计为230.4kbps
三菱PLC RS-232接口模块LJ71C24-R2产品规格说明
 [接口]
   CH1：RS-232 标准(D-Sub 9P母)
   CH2：RS-232 标准(D-Sub 9P母)
 [通信方式]
   线路：全双工通信/半双工通信
   MC协议通信：半双工通信
   通信协议通信：全双工通信/半双工通信
   无顺序协议通信：全双工通信/半双工通信
   双向协议通信：全双工通信/半双工通信
 [传送速度]
   50/300/600/1200/2400/4800/9600/14400/19200/28800/38400/57600/115200/230400
   ·230400bps 只能用于CH1 侧。(在CH2侧中不能使用)
   ·2 个接口的合计传送速度可以在230400bps以内使用。
   ·使用发送接收数据监视功能时，2个接口的合计传送速度可以在115200bps 以内使用。
 [数据格式]
   起始位： 1
   数据位： 7/8
   奇偶位：1(垂直奇偶)/无
   停止位：1/2
 [访问循环]
   MC 协议通信：C24安装站的CPU 模块的END 处理时进行1 个请求的处理。
               * 处理所需扫描次数/链接扫描次数根据请求内容而有所不同。
   通信协议通信：发送接收均通过专用指令(CPRTCL指令)执行请求时。
   无顺序协议通信/双向协议通信：每次发送请求时执行发送，可以进行常时接收。
 [出错检测]
   奇偶校验：有全部协议对象时通过参数进行奇数/偶数选择。
   和校验码：
       通过参数选择用于MC协议/双向协议。
       用于通信协议时，通过选择的协议确定和校验码的有无。
       用于无顺序协议时，通过用户登录帧进行选择。
 [传送控制]
   DTR/DSR(ER/DR)控制、RS/CS控制、CD信号控制、DC1/DC3(Xon/Xoff)控制、DC2/DC4控制可用RS-232；   DTR/DSR(ER/DR)控制、RS/CS控制、CD信号控制不可用于RS-422/485
   DC2/DC4控制、DC1/DC3(Xon/Xoff)控制可用于RS-422/485
   ·选择DTR/DSR 信号控制及DC 代码控制。
 [连接的线路构成(外部设备侧: CPU模块侧)] 1:1
 [数据通信的线路构成(外部设备侧: CPU模块侧)]
   RS-232：MC协议通信、通信协议通信、无顺序协议通信、双向协议通信为1:1
 [传送距离(总延长距离)] RS-232最大15m
 [快闪ROM 写入次数] 对于相同区域最多10万次
 [输入输出占用点数] 32 点(I/O分配: 智能32点)
 [DC5V 内部消耗电流] 0.26A
 [外形尺寸] 90(H) * 28.5(W) * 95(D)[mm]
 [重量] 0.14Kg
