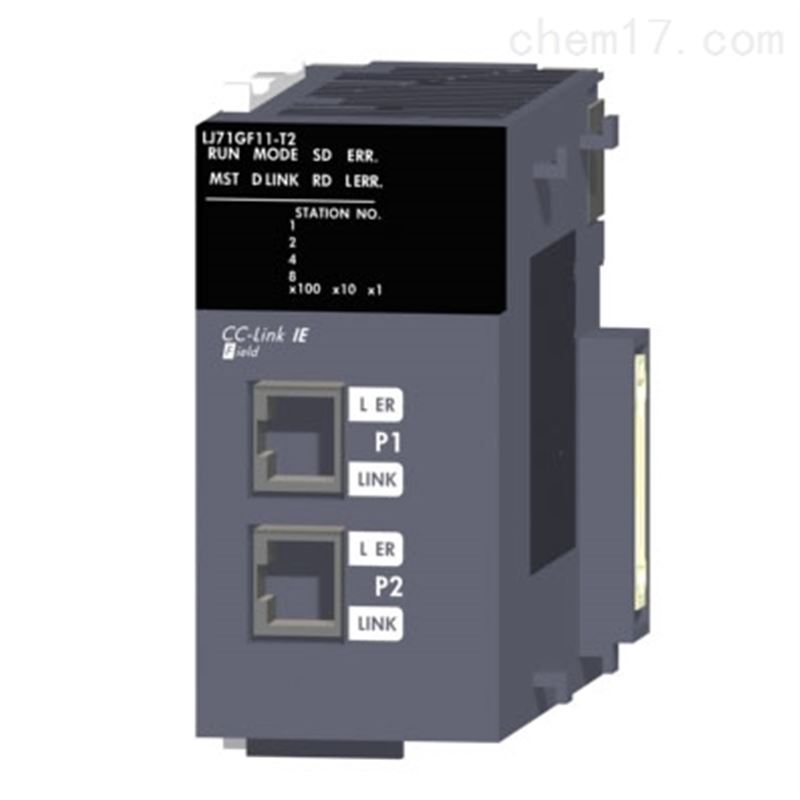

LJ71GF11-T2三菱PLC参数说明:CC-Link IE 主站/本地站共用
三菱PLC LJ71GF11-T2产品规格说明:
[每个网络的最大链接点数]
RWw:8192点,16K字节
RWr:8192点,16K字节
RX:16384点,2K字节
RY:16384点,2K字节
[每个站的最大链接点数]
主站
RWw:8192点,16K字节
RWr:8192点,16K字节
RX:16384点,2K字节
RY:16384点,2K字节
本地站
RWw:8192点,16K字节(本站的发送范围也包含在内)
RWr:8192点,16K字节
RX:16384点,2K字节
RY:16384点,2K字节(本站的发送范围也包含在内)
[每个站的最大发送点数]
主站
RWw:8192点,16K字节
RY:16384点,2K字节
本地站
RWw:1024点,2048字节,模式为“在线( 高速模式)"的情况下,为256点、512字节。
RY:2048点,256字节
[以太网]
通信速度:1Gbps
传送路径形式:线型、星型( 线型与星型可同时存在)、环型
连接电缆:满足1000BASE-T 规格的以太网电缆: 等级5e 以上,( 带双屏蔽·STP) 直型电缆
最大站间距离:最大100m( 根据ANSI/TIA/EIA-568-B(Category 5e))
总延长距离:
线型连接时12000m(连接1个主站及120个从站时)
星型连接时根据系统配置
环型连接时12100m(连接1个主站及120个从站时)
串联连接级数:最多20级
[每个网络的连接个数]
主站:1个(主站上最多可连接120个从站)
本地站:120个
[最大网络数] 239
[通信方式] 令牌传送方式
[输入输出占用点数] 32 点(I/O分配: 智能32点)
[模块占用数] 2
[DC5V 内部消耗电流] 0.89A
[外形尺寸] 90(H)*45(W)*95(D)mm
[重量] 0.27kg
