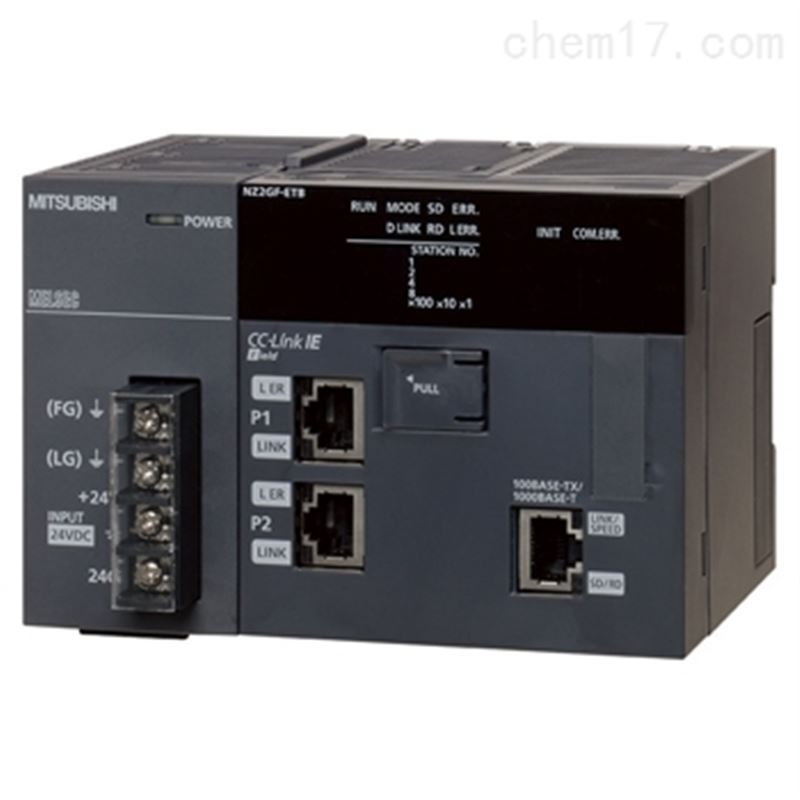

三菱L系列CC-Link IE场网络以太网适配器

NZ2GF-ETB-CM三菱L系列CC-Link IE场网络以太网适配器是三菱L系列CC-Link IE场网络以太网适配器
NZ2GF-ETB-CM参数说明：以太网连接的外部设备，CC-Link IE场网络连接

三菱L系列CC-Link IE场网络以太网适配器NZ2GF-ETB产品规格说明
1、CC-Link IE场网络规格
 [每个网络的最大链接点数]
  RWw：8192 点，16K 字节
  RWr：8192 点，16K 字节
  RX：16384 点，2K 字节
  RY：16384 点，2K 字节
 [每站的最大链接点数]
  RWw：1024 点，2K 字节
  RWr：1024 点，2K 字节
  RX：2048 点，256 字节
  RY：2048 点，256 字节
 [站号] 1~120
 [网络No.] 1~239
 [通信方式] 令牌传递方式
 [通信速度] 1Gbps
 [通信方式] 线型、星型、环型
 [通信电缆] 1000 BASE-T的规格：满足以太网电缆类5e以上，(双屏蔽.STP）直电缆
 [1网络总长度]
  线型：12000m(121台连接点)
  星型：根据系统构成
  环型：12100m(121台连接点)
2、Ethernet规格
 [连接数]用户32个、自动打开1个、MELSOFT连接3个(TCP连接1个、UDP连接1个、直接连接1个)
 [本站端口号] 1025~4999，5011~65534(0401H~1387H，1393H~FFFEH)
 [同时连接台数] 最多32台
 [通信速度] 1Gbps/100Mbps
 [通信模式] 全双工/半双工
 [传送方法] 基带
 [通信电缆]
  1Gbps：满足1000BASE-T 标准的以太网电缆(类别5e以上，带屏蔽RJ-45)
  100Mbps5：以太网电缆满足1000BASE-T标准(5类以上，带屏蔽RJ-45)
 [最大站间距离] 最大100m
 [串联连接级数] 最大20级


3、起始模块规格
 [软元件点数] X为8192点 1K字节、Y为8192点 1K字节、W为8192点 16K字节、SB为8192点 1K字节、
   SW为8192点 16K字节、SM为2048点 256字节、SD为2048点 4K字节
 [电源]
  电压：DC24V(-35~+30%)
  电流：0.6A
  突入电流：100A，1ms以下
  允许瞬时停电：10ms以内
 [保险丝] 内置(不可更换)
 [外部配线方式] 螺丝端子台(M3.5螺丝)
 [外形尺寸H*W*D] 90*135*109mm
 [重量] 0.7kg
