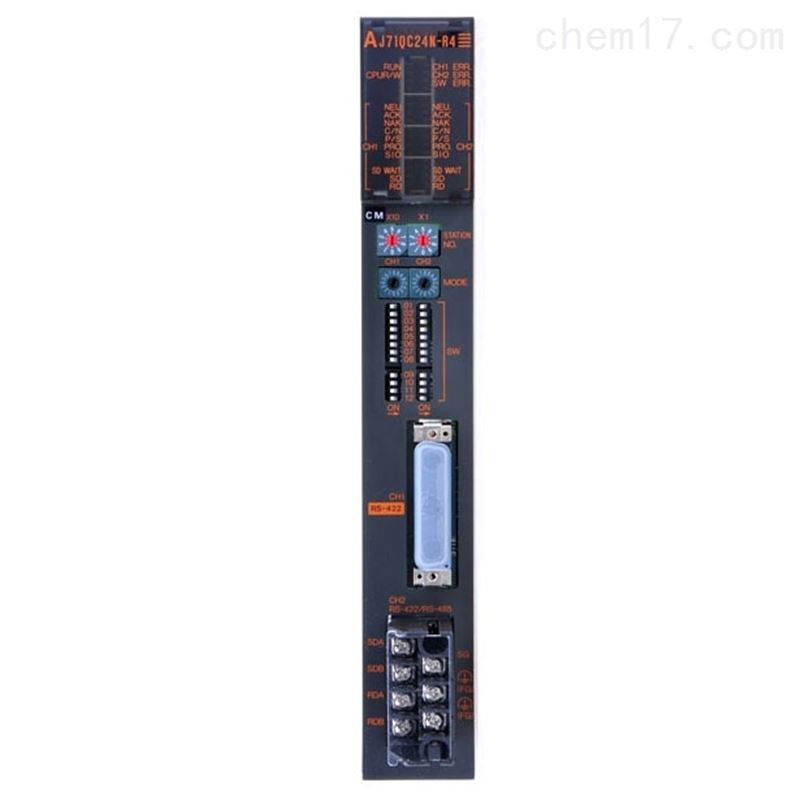

三菱CCLINK模块

人机接口

2通道

RS-232依据(D-Sub 9 P)

通信方式

专用协议

半双工通信(按需功能使用时全双工/半双工通信)

非顺序协议通讯

全双工/半双工通信

双向通信协议

全双工/半双工通信

同步方式

起止同期方式

传输速度

300，600，1200，2400，4800，9600，19200 bps

数据格式

起始位

1

数据位

7/8

奇偶校验位

1(垂直奇偶)/没有

停止位

1/2

存取周期

专用协议

安装局序列CPU的END结果处理时要求处理1分钟，远程局安装时，每1分钟链接扫描要求处理*处理需要扫描次数/链接扫描次数，要求内容不同而不同

非顺序协议通讯

发送发送要求每执行,随时可接收

双向通信协议

发送发送要求每执行,随时可接收

错误检测

奇偶校验

有(/偶数奇数)/没有

萨姆检查代码

有/没有

传输控制

RS-232

DTR/全年控制

可

RS/CS控制

可

CD信号制御

可

DC代码控制

可

线路构成

RS-232

专用/非顺序/双向通信协议

1:1

RS-232传输距离

最大15m

E²PROM写入次数

对同一区域最大10万次

输入输出占有分数

32点(I/O排法：特殊32分)

DC5V内部消费电流

0.20 A

外形尺寸(H*W*D mm)

250*37.5*113.5

质量

0.37kg
