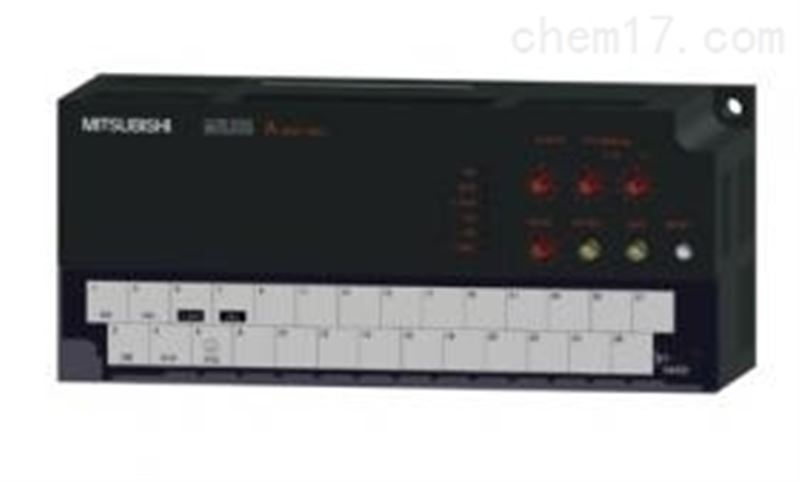

AJ65BT-64AD三菱(Mitsubishi)专用模块产品概要：

1、型式：模拟量输入

2、通道数：4通道输入DC -10～10 V，DC - 20～20毫安输出

3、模拟范围：-10-10v/-20-20mA,0-10V/0-20mA,0-5V/0-20mA,1-5v/4-20mA

4、分辨率：0～4000，- 2000～2000

5、变换速度：1 ms / 1通道

6、高可达10Mbps的高速数据传送；CC-LINK的发展不仅为了满足对高速的远程I/O的控制，而且还为了满足对高速的现场信息的控制。为了实现这个目的，同以往的现场网络系统相比较CC-LINK的传送速度40加到10Mbps。这样的高速度可以在不影响机器控制速度的同时允许大量数据的通信。

AJ65BT-64AD三菱(Mitsubishi)专用模块特点：

1、1单元4通道的A/D转换：

AJ65BT-64AD1单元4通道的A/D转换进行。另外，频道每输入电压，电流进行输入的选择。

2、根据时间或次数平均可处理(频道)

(a) A/D变换了每次迪吉多值输出抽样处理方式。

(b)平均处理的频道的A/D变换设定次数或设定时间进行，其平均值迪吉多输出的平均值处理方式选择频道都可以。

3、变换许可禁止设置可以(每频道)

频道每A/D变换许可禁止能够设定，未使用频道转换实行禁止的事，变换速度能缩短。

4、音量无偏移/增益调整可能(每频道)偏移值及增益值，想设定或输入电压电流设定翠

人只进行ON。

模拟输入点数			4点(4通道)
Bitmap Bitmap Bitmap 模拟输入	电压		DC-10～+10V(输入电阻值：1MΩ)
	电流		DC-20～+20毫安(输入电阻值：250Ω)
输出			0～4000，-2000～+2000
输出特性，分辨率	输入范围		输出值(最大分辨率)
	输入电压	-10～10V	0～4000或-2000～2000(5mV)
		0～10V	0～4000或-2000～2000(2.5mV)
		0~5V	0～4000或-2000～2000(1.25mV)
		1～5V	0～4000或-2000～2000(1.0mV)
	输入电流	-20～20毫安	0～4000或-2000～2000(20μA)
		0～20毫安	0～4000或-2000～2000(10μA/5μA)
		4～20毫安	0～4000或-2000～2000(4μA)
精度	周围温度：0~55℃		±1%
A/D变换速度			1ms/通道
绝对最大输入	电压		±15V
	电流		±30毫安
绝缘方式			电源·通信系和模拟输入时间：绝縁抵抗
			通道间：非绝缘
绝缘耐压			电源·通信系一次性和模拟输入一揽子间：AC500V1分钟
绝缘电阻			电源·通信系一次性和模拟输入一揽子间：DC500V绝缘电阻计在10MΩ以上
CC-Link局种			远程设备局(Ver.wo1远程设备局)
占有局数			2局
电源	电压		DC24V(DC18～30V)
	电流		0.12A(DC24V点)
外部电路连接方式			通信部，电源部：7点2块端子台(M3.5螺丝)
			输入输出部分：27点2块端子台(M3.5螺丝)
外形尺寸(HWD mm)			65151963
重量			0.35公斤
