品牌 | 其他品牌 | 供货周期 | 一周 |
---|---|---|---|
应用领域 | 环保,化工,电子,电气 |

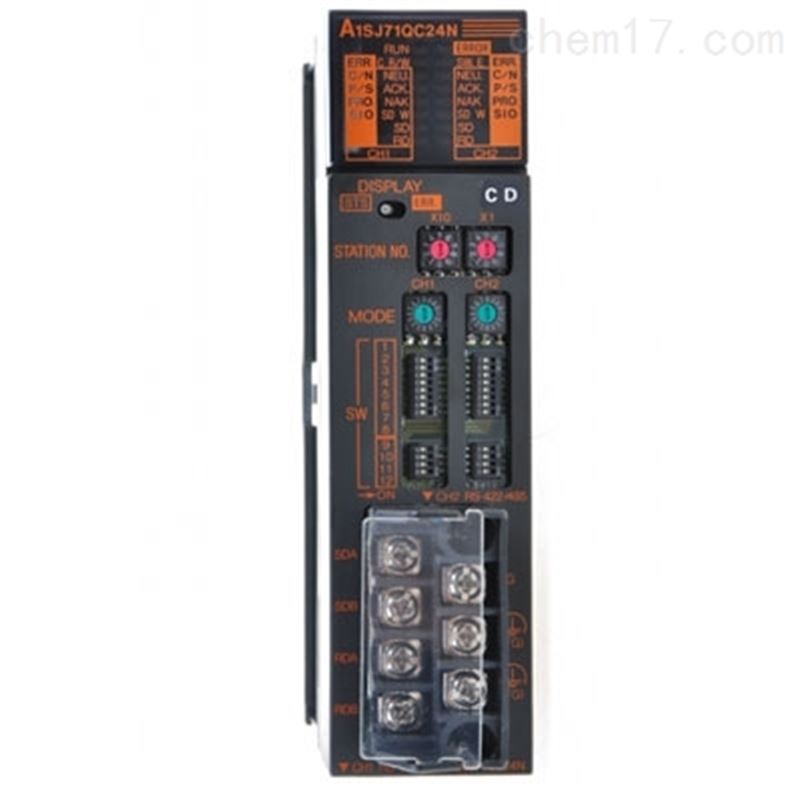

三菱CC-LINK模块A1SJ71QC24N简介:
1、 RS - 232 1通道,RS - 422 / 485 1通道
2、 传输速度: 2通道 合计115.2Kbps。
3、 可替代型号:A1SJ71QC24N1
三菱CC-LINK模块A1SJ71QC24N其它参数:
人机接口 | 1 通道 | RS-232依据(D-Sub9P) | |
2 通道 | RS-422/485 | ||
通信方式 | 专用协议 | 半双工通信(按需功能使用时全双工/半双工通信) | |
非顺序协议通讯 | 全双工/半双工通信 | ||
双向通信协议 | 全双工/半双工通信 | ||
同步方式 | 起止同期方式 | ||
传输速度 | 300,600,1200,2400,4800,9600,14400,19200,28800,38400,57600,115200bps | ||
·2个接口的合计传输速度115200bps以内使用可能 | |||
数据格式 | 起始位 | 1 | |
数据位 | 7/8 | ||
奇偶校验位 | 1(垂直奇偶)/没有 | ||
停止位 | 1/2 | ||
存取周期 | 专用协议 | 安装局序列CPU的END结果处理时要求处理1分钟 | |
远程局安装时,每1分钟链接扫描要求处理 | |||
*处理需要扫描次数/链接扫描次数,要求内容不同而不同 | |||
非顺序协议通讯 | 发送发送要求每执行 | ||
随时可接收 | |||
双向通信协议 | 发送发送要求每执行 | ||
随时可接收 | |||
错误检测 | 奇偶校验 | 有(/偶数奇数)/没有 | |
萨姆检查代码 | 有/没有 | ||
传输控制 | RS-232 | DTR/全年控制 | 可 |
RS/CS控制 | 可 | ||
CD信号制御 | 可 | ||
DC代码控制 | 可 | ||
RS-422/485 | DTR/全年控制 | 否 | |
RS/CS控制 | 否 | ||
CD信号制御 | 否 | ||
DC代码控制 | 可 | ||
线路构成(对方设备方面:CPU单元方) | RS-232 | 专用协议 | 1:1 |
非顺序协议 | 1:1 | ||
双向传输协议 | 1:1 | ||
RS-422/485 | 专用协议 | 1:1,1:n,m:n (n,m+n的合计最大32) | |
非顺序协议 | 1:1,1:n(n最大32) | ||
双向传输协议 | 1:1 | ||
传输距离 | RS-232 | 最大15米 | |
RS-422/485 | 最大1200米(总延长距离) | ||
E2PROM写入次数 | 对同一区域最大10万次 | ||
输入输出占有分数 | 32点(I/O排法:特殊32分) | ||
DC5V内部消费电流 | 0.35A | ||
外形尺寸(H*W*D mm) | 130*34.5*93.6 | ||
重量 | 0.30公斤 |
