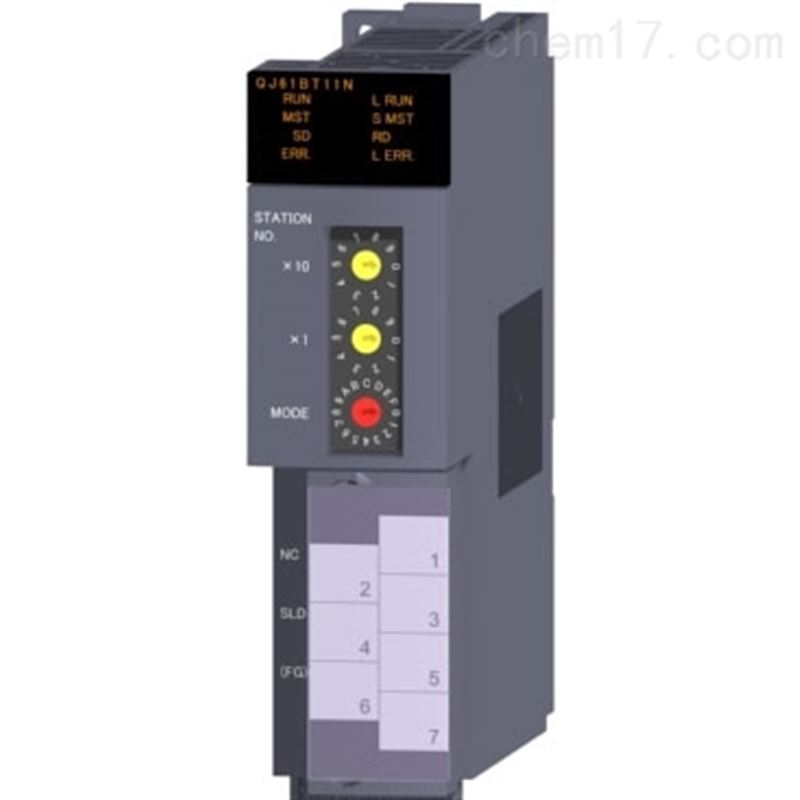

三菱PLC通讯模块QJ61BT11N介绍:
是CC-LINK模块,主站/本地站
QJ61BT11N特点:
1、高速的网络
实现了CC-Link的高速远程I/O能功。
2、廉价的电缆
用廉价的双绞线电缆进行通讯。
3、开放式网络
可以选择多种系统
4、简便的网络参数启动
根据程序的不同,可以方便设置网络参数
5、支持CC-LINK第2版
第2版CC-Link,可以进一步增加控制点的大型系统建设由数量的链接点。
三菱PLC通讯模块QJ61BT11N其它性能:
1.10版最大传输距离:
156kbps:1200m
625kbps:900m
2.5Mkbps:400m
5Mkbps:160m
10Mkbps:100m
最大连接数:64
每个系统的最大链接数量:
CC-LINK第1版:远程输入和输出(RX,RY):2048点远程寄存器(RWw):256点远程寄存器(RWr):256点
CC-LINK第2版:远程输入和输出(RX,RY):8192点远程寄存器(RWw):2048点远程寄存器(RWr):2048点
每站的链接点数:
CC-LINK第1版:(本地站30点)32点:(RX,RY)远程输入和输出 点远程寄存器(RWw):4点远程寄存器(RWr):4点
扩展循环设置设定1(第2版):(本地站30点)32点:(RX,RY)远程输入和输出 4点 远程寄存器(RWw):4点 远程寄存器(RWr):4点
扩展循环设置设定2(第2版):(本地站30点)32点:(RX,RY)远程输入和输出 远程寄存器(RWw):8点远程寄存器(RWr):8点
扩展循环设置设定4(第2版):(本地站62点)64点:(RX,RY)远程输入和输出 远程寄存器(RWw):16点远程寄存器(RWr):16点
扩展循环设置设定8(第2版):(本地站126分)128分(RX,RY)远程输入和输出 远程寄存器(RWw):32点远程寄存器(RWr):32分
通信方式:广播轮询
同步方式:帧同步方式
编码系统:NRZI(不归零倒置)
传输格式:符合HDLC
差错控制方法:CRC(X16 + X12 + X5 +1)
连接电缆:1.10版兼容CC-Link专用电缆
CC-Link专用电缆(1.00版兼容)
CC-Link专用高性能电缆(1.00版兼容)
占用插槽:1
输入/输出占用点数:32点
DC5V内部电流消耗:0.46A
外形尺寸(H*W*D)(mm):98*27.4*90
重量:0.12KG
