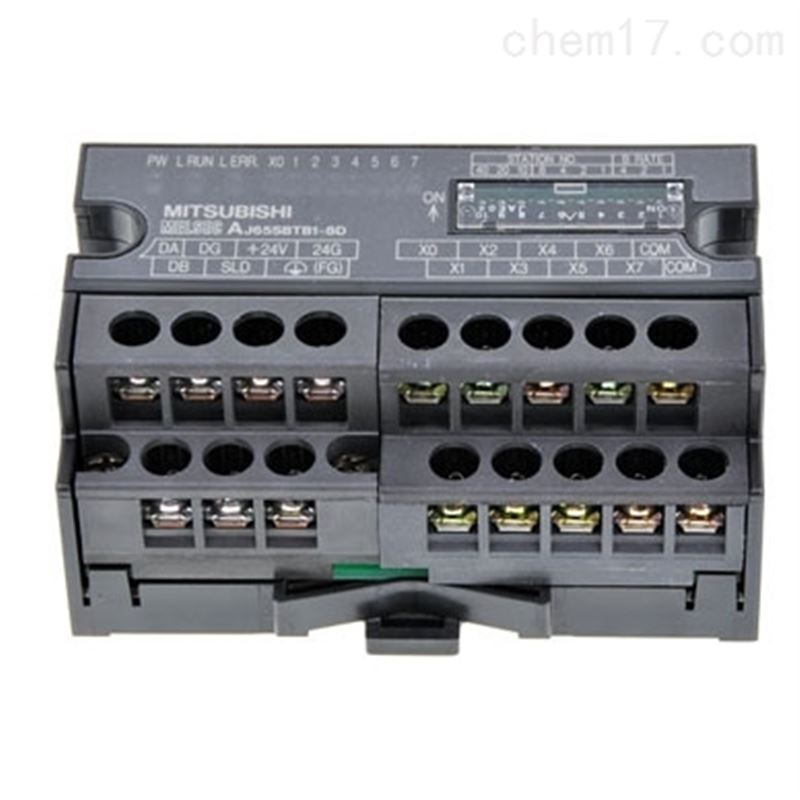

三菱cc-link端子排型输入模块

AJ65SBTB1-8D是三菱cc-link端子排型输入模块(正公共端(漏型)、负公共端(源型)共用型),也是DC 24V输入型模块。

三菱cc-link端子排型输入模块AJ65SBTB1-8D的性能规格如下：

  ◆ 输入类型：DC 24V输入
  ◆ 输入形式:正、负公共端共用型(漏型、源型共用型)
  ◆ 输入点数：8点
  ◆ 绝缘方式:光耦合器绝缘
  ◆ 额定输入电压:DC24V
  ◆ 额定输入电流:约7mA
  ◆ 使用电压范围:DC19.2~26.4V(波动率5%以内))
  ◆ 最大同时输入点数:100%
  ◆ ON电压/ON电流:14V以上/3.5nA以上
  ◆ OFF电压/OFF电流:6V以下/1.7mA以下
  ◆ 输入电阻:约3.3kΩ
  ◆ 响应时间:OFF->ON / ON->OFF 都为1.5ms以下(DC24V时)
  ◆ 公共端方式:8点1公共端(2点)(端子排型1线式)
  ◆ 占用站数:1站 分配32点(使用8点)
  ◆ I/O模块电源:
       电压:DC20.4~26.4V(波动率5%以内)
       电流:30mA以下((DC24V,全部点ON时)
  ◆ 噪声强度:由模拟噪声1500VP-P、噪声宽度1μs、噪声频率25~60Hz的噪声模拟器所产生的快速瞬变/无线电脉冲噪声IEC61000-4-4:1kV

  ◆ 耐电压:DC外部端子汇总-接地间AC500V 1分钟期间
  ◆ 绝缘电阻: DC外部端子汇总-接地间 DC500V 绝缘电阻计测量10MΩ

  ◆ 保护等级：IP2X
  ◆ 外部连接方式:
        通信部分、I/O模块电源部分:
               7点2段端子排[传送回路、I/O模块电源、FG]
               M3*5.2扭紧力矩59~88N•cm适用压装端子的插入个数为2个以内
        输入输出电源部、输入输出部分:
               18点直接安装端子排[输入输出电源、I/O信号]
                M3*5.2扭紧力矩59~88N•cm适用压装端子的插入个数为2个以内
  ◆ 模块安装螺栓:
        带平垫圈磨圆M4螺栓(扭紧力矩范围79~108N•cm)
        可以通过DIN轨安装，可以6方向安装
  ◆ 适用DIN轨:TH35-7.5Fe、TH35-7.5A1(基于JIS C 2812标准)
  ◆ 适用压装端子:
       1、RAV1.25-3(基于JIS C 2805标准)[适用电线尺寸:0.3~1.25mm2]
        2、V2-MS3(日本压装端子制造(株))、RAP2-3SL(日本端子(株))、TGV2-3N((株)Nichifu) [适用电线尺寸:1. 25~2.0mm2]
  ◆ 重量:0. 14kg

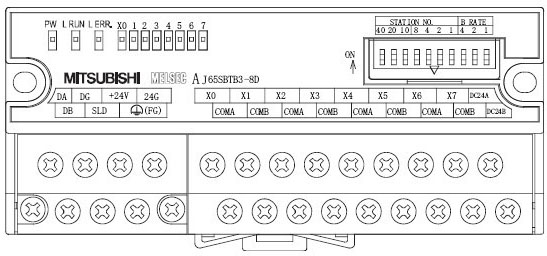

  ◆ AJ65SBTB1-8D表面形状图如下：

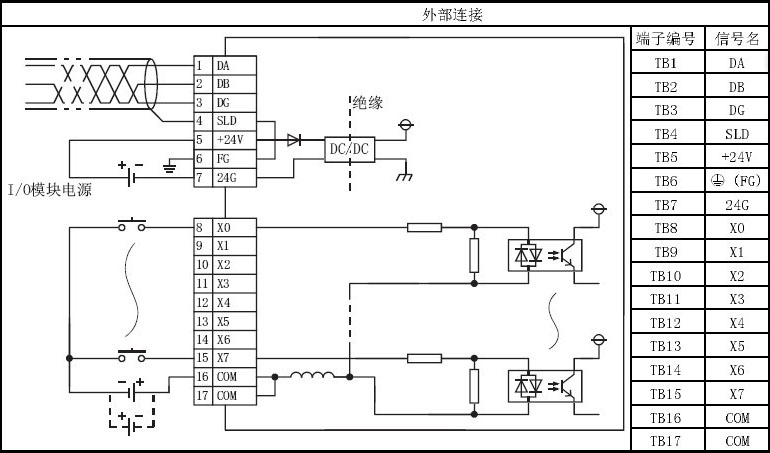

  ◆ AJ65SBTB1-8D外部连接图
