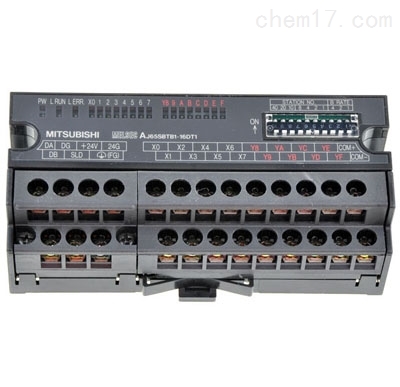

三菱cc link高速响应端子排型复合模块 AJ65SBTB1-16DT1是三菱高速响应的cc-link输入输出模块!本公司AJ65SBTB1-16DT1价格好,免费提供技术支持!
AJ65SBTB1-16DT1:8点 输入/晶体管输出(漏型),高速响应

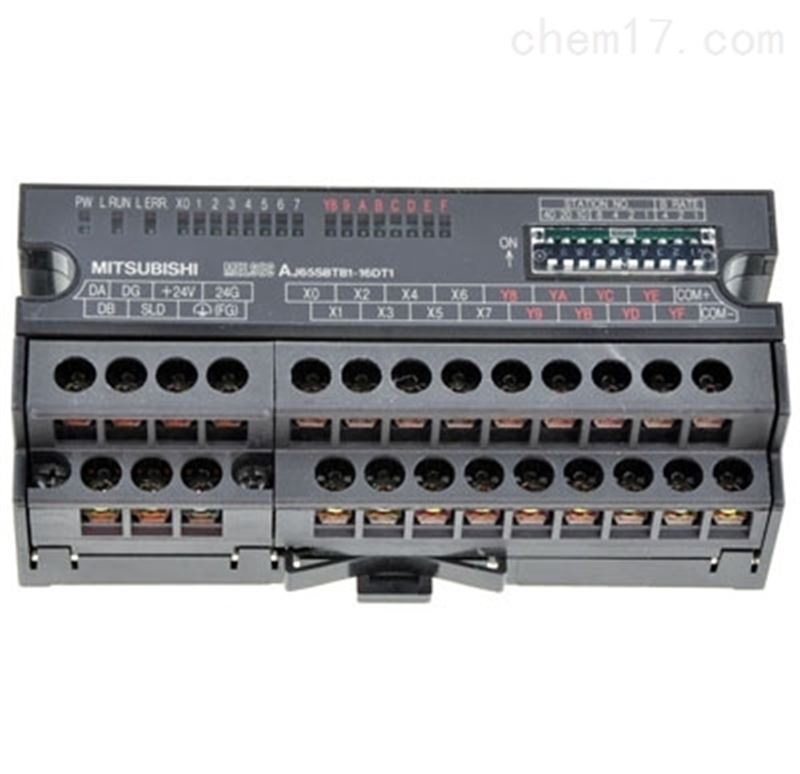

三菱cc link高速响应端子排型复合模块
AJ65SBTB1-16DT1端子排型复合模块
【输入规格】
输入点数:8点
绝缘方式:光耦合器绝缘
额定输入电压:DC24V
额定输入电流:约5mA
使用电压范围:DC19.2~26.4V(波动率5%以内)
最大同时输入点数:100%
ON电压/ON电流:15V以上/3.0mA以上
OFF电压/OFF电流:3V以下/0.5mA以下
输入电阻:约4.7kΩ
响应时间:0.2ms以下(DC24V时)
输入形式:正公共端(漏型)
【输出规格】
输出点数:8点
绝缘方式:光耦合器绝缘
额定负荷电压:DC24V
使用负荷电压范围:DC19.2~26.4V(波动率5%以内)
最大负荷电流:0.5A/1点 1.2A/1公共端
最大突入电流:1.0A l0ms以下
OFF时泄漏电流:0.25mA以下
ON时最大电压降:0.3V以下(TYP) 0.5A 0.6V以下
输出形式:漏型
保护功能:过载/过电压/过热保护功能
响应时间:
OFF->ON:0.5ms以下
ON->OFF:1.5ms以下(电阻负荷)
输出部分外部供给电源:
电压:DC19.2~26.4V(波动率5%以内)
电流:17.8mA以下(DC24V、全部点ON时)不包含外部负荷电流
过电流抑制器:齐纳二极管
【公共端方式】16点1公共端(端子排型1线式)
【占用站数】1站分配32点(使用16点)
【I/O模块电源】
电压:DC20.4~26.4V(波动率5%以内)
电流:55mA以下(DC24V、全部点ON时)不饱含外部负荷电流
【噪声强度】通过DC型的噪声电压500VP-P,噪声宽度1μs,噪声频率25~60Hz的噪声模拟器所产生的噪声
【耐电压】DC外部端子汇总-接地之间AC500V 1分钟期间
【绝缘电阻】DC外部端子汇总一接地之间DC500V绝缘电阻计测量l0Ω以上
【保护等级】IP2X
【重量】0.18kg
【外部连接方式】
通信部分、I/O模块电源部分:
7点2段式端子排[传送回路、I/O模块电源、FG]
M3*5.2扭紧力矩59~88N·cm适用压装端子的插入个数为2个以内
输入输出电源部分、输入输出部分:
18点直接安装端子排〔输入输出电源、I/O信号〕
M3*5.2扭紧力矩59~88N·cm适用压装端子的插入个数为2个以内
【模块安装螺栓】带平垫圈磨圆M4螺栓(扭紧力矩范围79~108N·cm)可以通过DIN轨安装,可以6方向安装
【适用DIN轨】TH35-7.5Fe、TH35-7.5A1(基于JIS C 2812标准)
【适用压装端子】
. RAV1.25-3(基于JIS C 2805标准)[适用电线尺寸:0.3~1.25mm2]
. V2-MS3(日本压装端子制造(株))、RAP2-3SL(日本端子(株))、TGV2-3N((株)NICHIFU)[适电缆尺寸:1.25~2.0mm2]
