三菱CC-LINK模块

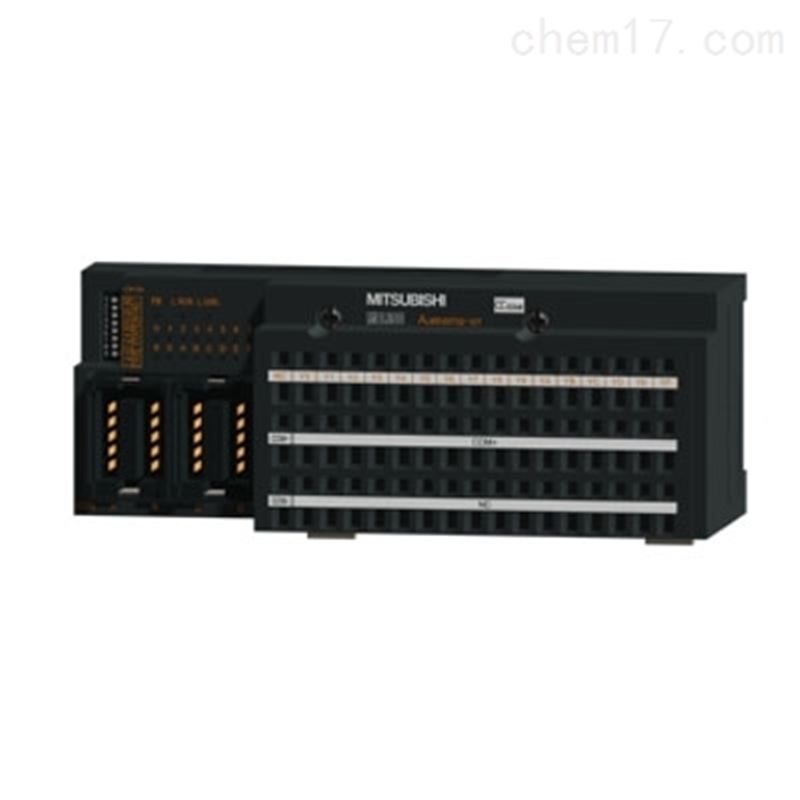

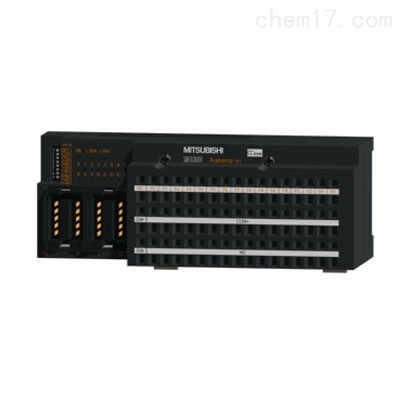

AJ65VBTS3-16D是三菱CC-LINK模块，属于弹簧夹端子排型输入模块，输入16点(漏型)。
AJ65VBTS3-16D型DC 24V输入模块,端子排型输入模块(正公共端(漏型))

三菱CC-LINK模块 AJ65VBTS3-16D产品详细规格说明：
【输入类型】DC 24V输入
【输入形式】正公共端共用型(漏型)
【输入点数】16点
【绝缘方式】光耦合器绝缘
【额定输入电压】DC24V
【额定输入电流】约5mA
【使用电压范围】DC19.2~26.4V(波动率5%以内))
【最大同时输入点数】100% /75%
【ON电压/ON电流】14V以上/3.5nA以上
【OFF电压/OFF电流】6V以下/1.7mA以下
【输入电阻】约4.7kΩ
【响应时间】OFF->ON / ON->OFF 都为1.5ms以下(DC24V时)
【公共端方式】6点1公共端(2点)(弹簧夹端子排型 3线式)
【占用站数】1站 分配32点(使用16点)
【I/O模块电源】
  ◆ 电压:DC20.4~26.4V(波动率5%以内)
  ◆ 电流:35mA以下((DC24V,全部点ON时)
【噪声强度】由模拟噪声1500VP-P、噪声宽度1μs、噪声频率25~60Hz的噪声模拟器所产生的噪声
【耐电压】DC外部端子汇总-接地间AC500V 1分钟期间
【绝缘电阻】 DC外部端子汇总-接地间 DC500V 绝缘电阻计测量1OMΩ以上
【保护等级】IP2X
【外部连接方式】
  ◆ 通信部分:通信用直接安装连接器[传送回路](5针/压接型、连接器用插座另售:A6CON-L5P)
  ◆ 电源部分：电源/FG用直接安装连接器[I/O模块电源/FG](5针/压接型、连接器用插座另售:A6CON-PW5P、A6CON-PW5P-SOD)
  ◆ 输入输出部分: 2段式 弹簧夹端子排[输入输出电源-I/O信号]
【适用DIN轨】TH35-7.5Fe、TH35-7.5A1(基于JIS C 2812标准)
【适用电线尺寸】
  ◆ 通信用连接器：适用电缆：FANC-110SBH、CS-110
  ◆ 电源/FG用连接器:0.66~0.98mm2 (AWG18)
  ◆ 输入输出用弹簧夹端子排:连接线0.08~1.5mm2 (AWG28~16) ; 电线剥皮尺寸:8~11mm
【适用压装端子】
  ◆ TE0.5 ((株)Nichifu)[适用电线尺寸:0. 5mm2 ]
  ◆ TE0.75 ((株)Nicliifu)[适用电线尺寸:0.7 5mm2]
  ◆ TE1((株)Nichifu)[适用电线尺寸:0. 9~1.0mm2]
  ◆ TE1.5((株)Nichifu)[适用电线尺寸:1.25~1.5mm2]
  ◆ FA-VTC125T9(三菱电机工程(株))[适用电线尺寸:0.3~1.65mm2]
  ◆ FA-VTCW125T9(三菱电机工程(株))[适用电线尺寸:0.3~1.65mm2]
【AJ65VBTS3-16D重量】0.24KG
