三菱CC-LINK模块

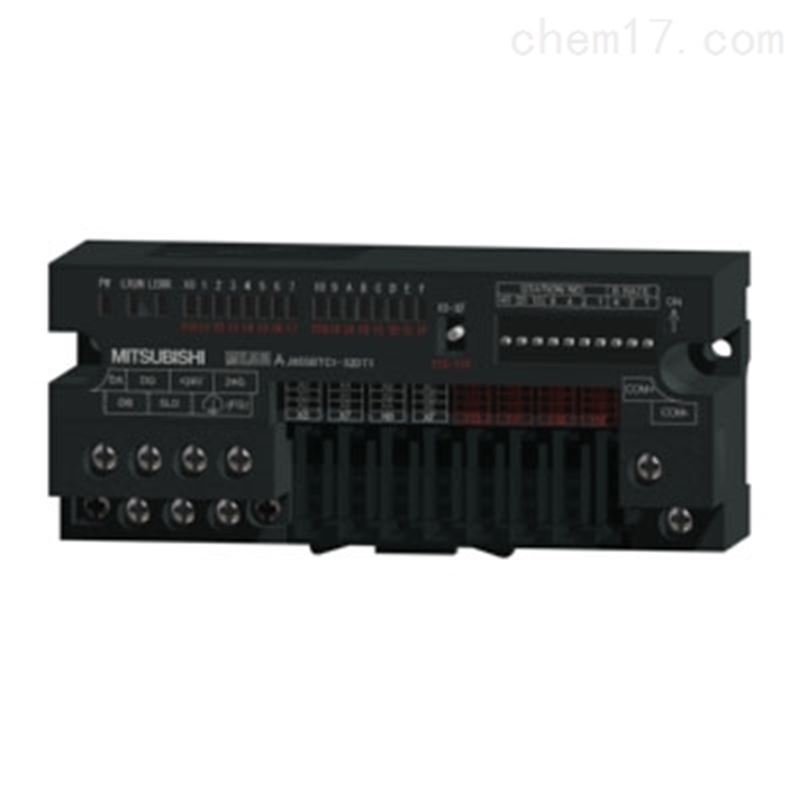

AJ65SBTC1-32DT是三菱cc-link模块，属于直接安装连接器型复合模块，16点正公共端漏型输入，16点晶体管漏型输出。

三菱cc-link模块AJ65SBTC1-32DT产品详细介绍：
【AJ65SBTC1-32DT输入规格】
  ◆ 输入形式:正公共端(漏型)
  ◆ 输入点数:16点
  ◆ 绝缘方式:光耦合器绝缘
  ◆ 额定输入电压:DC24V
  ◆ 额定输入电流:约5mA
  ◆ 使用电压范围:DC19.2~26.4V(波动率5%以内)
  ◆ 最大同时输入点数:100%
  ◆ ON电压/ON电流:14V以上/3.5mA以上
  ◆ OFF电压/OFF电流:6V以下/1.7mA以下
  ◆ 输入电阻:约4.7kΩ
  ◆ 响应时间:1.5ms以下(DC24V时)

【AJ65SBTC1-32DT输出规格】
  ◆ 输出形式:漏型
  ◆ 输出点数:16点
  ◆ 绝缘方式:光耦合器绝缘
  ◆ 额定负荷电压:DC24V
  ◆ 使用负荷电压范围:DC19.2~26.4V(波动率5%以内)
  ◆ 最大负荷电流:0.1A/1点 1.6A/1公共端
  ◆ 最大突入电流:1.0A l0ms以下
  ◆ OFF时泄漏电流:0.25mA以下
  ◆ ON时最大电压降:0.3V以下(TYP) 0.6A 0.1V以下
  ◆ 保护功能:过载/过电压/过热保护功能
  ◆ 响应时间:
   ·OFF->ON:0.5ms以下
   ·ON->OFF:1.5ms以下(电阻负荷)
  ◆ 输出部分外部供给电源:
   ·电压:DC19.2~26.4V(波动率5%以内)
   ·电流:17mA以下(DC24V、全部点ON时)不包含外部负荷电流
  ◆ 过电流抑制器:齐纳二极管

【公共端方式】32点1公共端(直接安装连接器型1线式)
【占用站数】1站分配32点(使用32点)
【I/O模块电源】
  ◆ 电压：DC20.4~26.4V(波动率5%以内)
  ◆ 电流：50mA以下(DC24V时)
【噪声强度】通过DC型的噪声电压500VP-P,噪声宽度1μs,噪声频率25~60Hz的噪声模拟器所产生的噪声
【耐电压】DC外部端子汇总-接地之间AC500V 1分钟期间
【绝缘电阻】DC外部端子汇总-接地之间DC500V绝缘电阻计测量l0Ω以上
【重量】0.16kg
【外部连接方式】
  ◆ 通信部分、I/O模块电源部分:
      7点2段式端子排[传送回路、I/O模块电源、FG]
      M3*5.2扭紧力矩59~88N·cm适用压装端子的插入个数为2个以内
  ◆ 输入输出电源部分、输入输出部分:
      2点直接安装端子排[输入输出电源、I/O信号〕
      M3*5.2扭紧力矩59~88N·cm适用压装端子的插入个数为2个以内
【模块安装螺栓】带平垫圈磨圆M4螺栓(扭紧力矩范围79~108N·cm)可以通过DIN轨安装，可以6方向安装
【适用DIN轨】TH35-7.5Fe、TH35-7.5A1(基于JIS C 2812标准)
【适用压装端子】
  ◆ RAV1.25-3(基于JIS C 2805标准)[适用电线尺寸:0.3~1.25mm2]
  ◆ V2-MS3(日本压装端子制造(株))、RAP2-3SL(日本端子(株))、TGV2-3N((株)NICHIFU)[适电缆尺寸：1.25~2.0mm2]

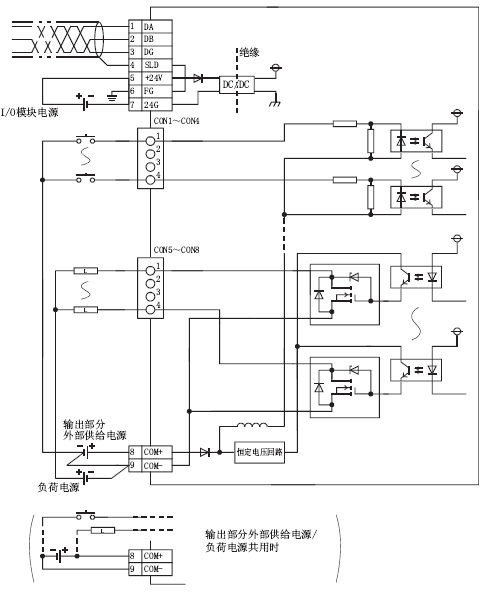

AJ65SBTC1-32DT外部连接图：
