品牌 | 其他品牌 | 供货周期 | 一周 |
---|---|---|---|
应用领域 | 环保,化工,电子,电气 |

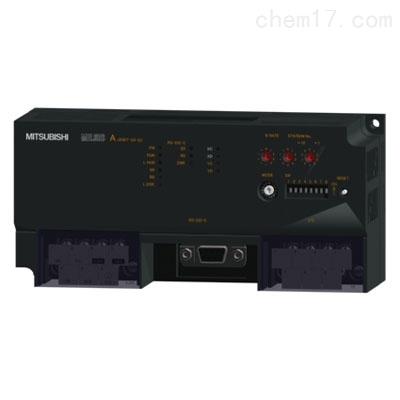

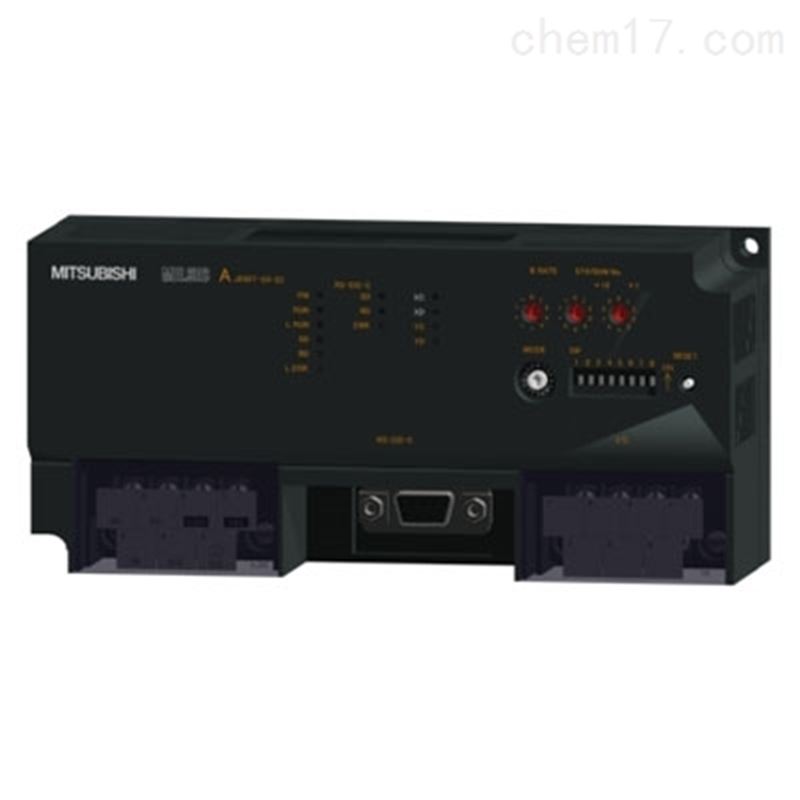

三菱cc-link模块AJ65BT-R2介绍:
◆ RS-232 1通道
◆ DC输入:2点
◆ 晶体管输出:2点
◆ 占有局数:1局
三菱cc-link模块AJ65BT-R2产品详细规格说明:
【RS-232规格】
◆接口:RS-232(D-Sub 9P)
◆通讯方式:全双工
◆同步方案:异步
◆传输速率:300/600/1200/2400/4800/9600/19200bps
◆传输距离:15m
◆数据格式:起始位 1 数据位 7/8 校验位 1(垂直奇偶校验)/无 停止位 1/2
◆错误检测:奇偶校验
◆通信控制:DTR/DSR(ER/DR) DC1/DC3
◆OS接收:5120字节
【AJ65BT-R2 CC-LINK规格】
◆点有局数:1局
◆通信电缆:CC-LINK专用电缆
【AJ65BT-R2输入规格】
◆输入形式:DC输入,正负公共端共用
◆输入点数:2点
◆额定电压:DC24V
◆额定电流:约7mA
◆工作电压范围:DC19.2~28.8V
◆最大同时输入点数:100%
◆输入ON电圧/ON电流:14V以上/3.5mA以上
◆输入OFF电圧/OFF电流:6V以下/1.7mA以下
◆输入电阻:3.3kΩ
◆输入响应时间:10ms以下
◆共用方式:2点 1公共端
◆绝缘方式:光电耦合器隔离
【AJ65BT-R2输出规格】
◆输出形式:晶体管输出(漏型)
◆输出点数:2点
◆额定负载电压:DC12~24V
◆工作负载电压范围:DC10.2~28.8V
◆最大负载电流:0.1A/1点,0.2A/1公共端
◆最大突入电流:0.4A 10ms以下
◆OFF时漏电流:0.1mA以下
◆ON时最大电压:DC1.5V(MAX) 0.1A
◆输出响应时间:小于2ms
◆涌浪控制器:齐纳二极管
◆外部电源:电压DC10.2~28.8V、电流50mA以下
◆共用方式:2点 1公共端
◆绝缘方式:光电耦合器隔离
【AJ65BT-R2通用规格】
◆电源:电压DC24V 电流0.11A 允许瞬时停电时间1ms
◆外形尺寸H*W*D[mm]:80*170*63.5
◆重量:0.4kg
