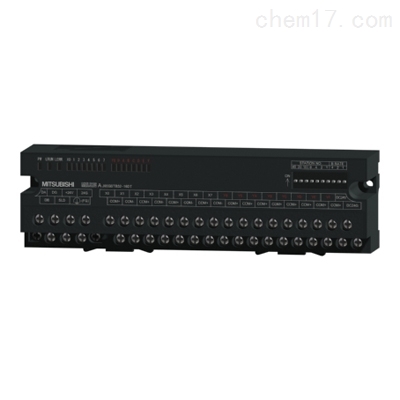

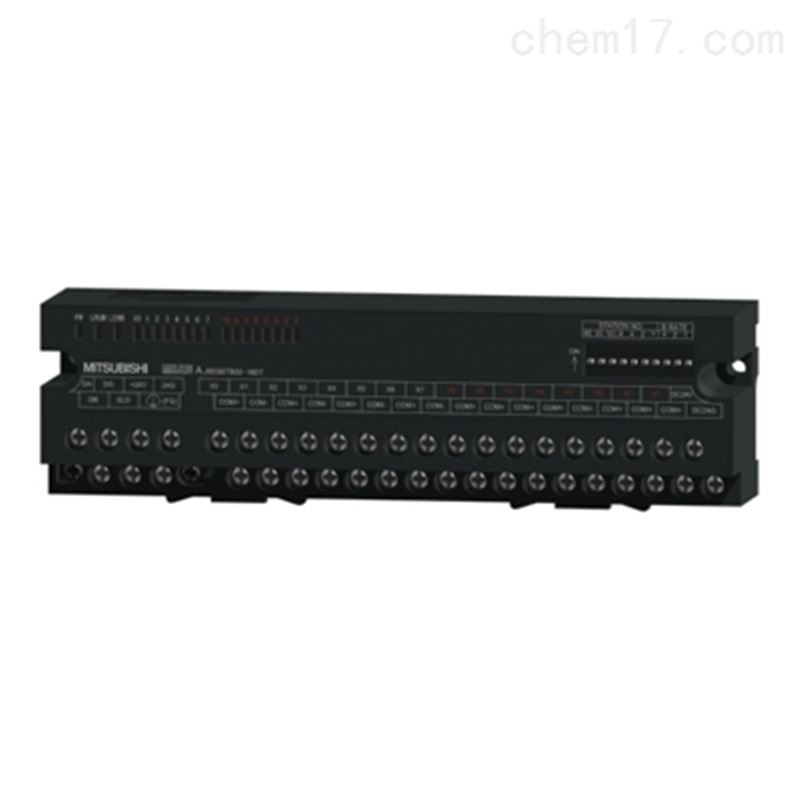

AJ65SBTB32-16DT三菱CC-LINK模块是三菱cc-link端子排型复合模块,DC输入 8 DC24V 7mA 响应时间为1.5ms ; 8点晶体管漏型输出 DC24V 0.5A/1点 2.4A/1公共端。
AJ65SBTB32-16DT三菱CC-LINK模块产品详细规格说明
【输入规格】
◆输入点数:8点
◆绝缘方式:光耦合器绝缘
◆额定输入电压:DC24V
◆额定输入电流:约7mA
◆使用电压范围:DC19.2~26.4V(波动率5%以内)
◆最大同时输入点数:100%
◆ON电压/ON电流:14V以上/3.5mA以上
◆OFF电压/OFF电流:6V以下/1.7mA以下
◆输入电阻:约3.3kΩ
◆响应时间:1.5ms以下(DC24V时)
◆输入形式:正公共端(漏型)
【AJ65SBTB32-16DT输出规格】
◆输出点数:8点
◆绝缘方式:光耦合器绝缘
◆额定负荷电压:DC24V
◆使用负荷电压范围:DC19.2~26.4V(波动率5%以内)
◆最大负荷电流:0.5A/1点 2.4A/1公共端
◆最大突入电流:1.0A l0ms以下
◆OFF时泄漏电流:0.25mA以下
◆ON时最大电压降:0.3V以下(TYP) 0.5A 0.6V以下
◆输出形式:漏型
◆保护功能:过载/过电压/过热保护功能
◆响应时间:
OFF->ON:0.5ms以下
ON->OFF:1.5ms以下(电阻负荷)
◆输出部分外部供给电源:
电压:DC19.2~26.4V(波动率5%以内)
电流:17.8mA以下(DC24V、全部点ON时)不包含外部负荷电流
◆过电流抑制器:齐纳二极管
【公共端方式】16点1公共端(端子排型3线式:输入端子排型2线式:输出)
【占用站数】1站分配32点(使用16点)
【I/O模块电源】
◆电压:DC20.4~26.4V(波动率5%以内)
◆电流:50mA以下(DC24V、全部点ON时)
【噪声强度】通过DC型的噪声电压500VP-P,噪声宽度1μs,噪声频率25~60Hz的噪声模拟器所产生的噪声
【耐电压】DC外部端子汇总-接地之间AC500V 1分钟期间
【绝缘电阻】DC外部端子汇总一接地之间DC500V绝缘电阻计测量l0Ω以上
【保护等级】IP2X
【重量】0.25kg
【AJ65SBTB32-16DT外部连接方式】
◆通信部分、I/O模块电源部分:
7点2段式端子排[传送回路、I/O模块电源、FG]
M3*5.2扭紧力矩59~88N·cm适用压装端子的插入个数为2个以内
◆输入输出电源部分、输入输出部分:
34点直接安装端子排〔输入输出电源、I/O信号〕
M3*5.2扭紧力矩59~88N·cm适用压装端子的插入个数为2个以内
【模块安装螺栓】带平垫圈磨圆M4螺栓(扭紧力矩范围79~108N·cm)可以通过DIN轨安装,可以6方向安装
【适用DIN轨】TH35-7.5Fe、TH35-7.5A1(基于JIS C 2812标准)
【适用压装端子】
◆RAV1.25-3(基于JIS C 2805标准)[适用电线尺寸:0.3~1.25mm2]
◆V2-MS3(日本压装端子制造(株))、RAP2-3SL(日本端子(株))、TGV2-3N((株)NICHIFU)[适电缆尺寸:1.25~2.0mm2]
